Модуль приорітету DIPEX
Модуль приорітету DIPEX
DIPEX - це пристрій для установки черговості дії мікрофонних консолей, програвачів текстових повідомлень і др.Устройство.Звуковий вхід - лінійний симетричний, імпеданс - 100 кОм, роз'єм euroblock.Мережеві роз'єми RG-45:- вхід для підключення модуля DIPEX до AudioControl12.8;
- вихід для підключення декількох модулів DIPEX і мікрофонних консолей DIMIC в один ланцюг;
- комутація входів і виходів проводиться кабелем "вита пара" 5 категорії.
Максимальна довжина кабелю для 1 пристрою DIPEX - 400м.

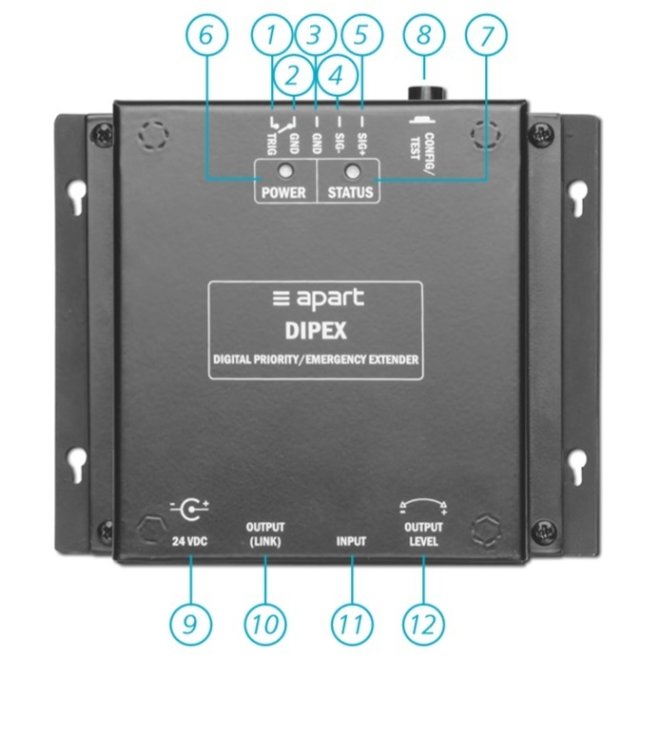

Вид зверху:
- критичний вхід для підключення пріоритетного контакту;
- заземлення пріоритетного контакту;
- заземлення симетричного аналогового сигналу;
- "-" симетричного аналогового сигналу;
- "+" симетричного аналогового сигналу;
- індикатор харчування синього кольору;
- індикатор стану, має кілька колірних режимів;
- зелений колір світлодіода: передача повідомлення, пріоритетний режим роботи;
- помаранчевий колір світлодіода: запит передачі повідомлення або сигнал "Гонг" (рівень пріоритету 1 ... 7);
- червоний колір світлодіода: передача повідомлення неможлива, тому що лінія зайнята облаштуванням з більш високим пріоритетом;
- індикатор блимає - немає зв'язку з AudioControl12.8, або DIPEX не отримав адресу.
- в настройках за умовчанням встановлюється найбільш високий 0-пріоритет для сигналів тривоги, охоронно-пожежної сигналізації або надіслати голосове повідомлення;
- коли рівень пріоритету - 0, сигнал "Гонг" з AudioControl12.8 звучати не буде, для того, щоб звучав "Гонг" необхідно встановити на DIPEX менший пріоритет - 1 ... 7;
8. кнопка "Конфігурація/Тест";- при підключенні DIPEX до AUDIOCONTROL12,8 кабелем CAT5, індикатор стану блимає червоним і помаранчевим кольорами, а індикатор живлення загориться синім - живлення пристрою підключено. Через 10 секунд індикатор стану почне блимати помаранчевим / зеленим;
- натискається кнопка "Конфігурація / Тест", DIPEX отримає адресу від AUDIOCONTROL12,8 і індикатор стану згасне, вказуючи, що пристрій налаштовано;
- при натисканні кнопки "Конфігурація / Тест" повторно, індикатор стану займеться зеленим, сигналізуючи про проходження сигналу (пріоритет 0);
- якщо пріоритет DIPEX налаштований в межах 1 ... 7, а на AUDIOCONTROL12,8 в налаштуваннях позначений сигнал "Гонг", то при отриманні зовнішнього тривожного сигналу спочатку прозвучить "Гонг" (індикатор стану на DIPEX горить помаранчевим), а потім здійснюється проходження сигналу з більш низьким пріоритетом (індикатор стану - зелений).
9. підключення живлення 24 В. AudioControl12.8 може забезпечити харчування максимум 8 модулів DIPEX;10. вихід (роз'ємRG 45);11. вхід (роз'ємRG 45);12. регулювання вихідного рівня.Якщо в системі використовується кілька модулів DIPEX, за допомогою графічного інтерфейсу GII12.8, щоб уникнути конфлікту пріоритетів, необхідно налаштувати пріоритет кожного пристрою.N.B. Уникайте використання DIPEX до персональних комп'ютерів, ноутбуків, роутера, маршрутизаторів і інших пристроїв з роз'ємом RG45 - це може вивести вищеперелічене обладнання з ладу!Характеристики:
- модуль пріоритету - DIPEX;
- головний пристрій - AUDIOCONTROL12.8;
- вхідний імпеданс - 100 кОм;
- чутливість - 100 мВ - 1 В;
- макс. довжина кабелю - 400 м;
- харчування - 24В, 75мА;
- габаритні розміри - 128 * 35 * 105 мм;
- вага - 0.35 кг.
Тип: | Модуль цифрової обробки сигналу |
Країна виробник: | Бельгія |
-
