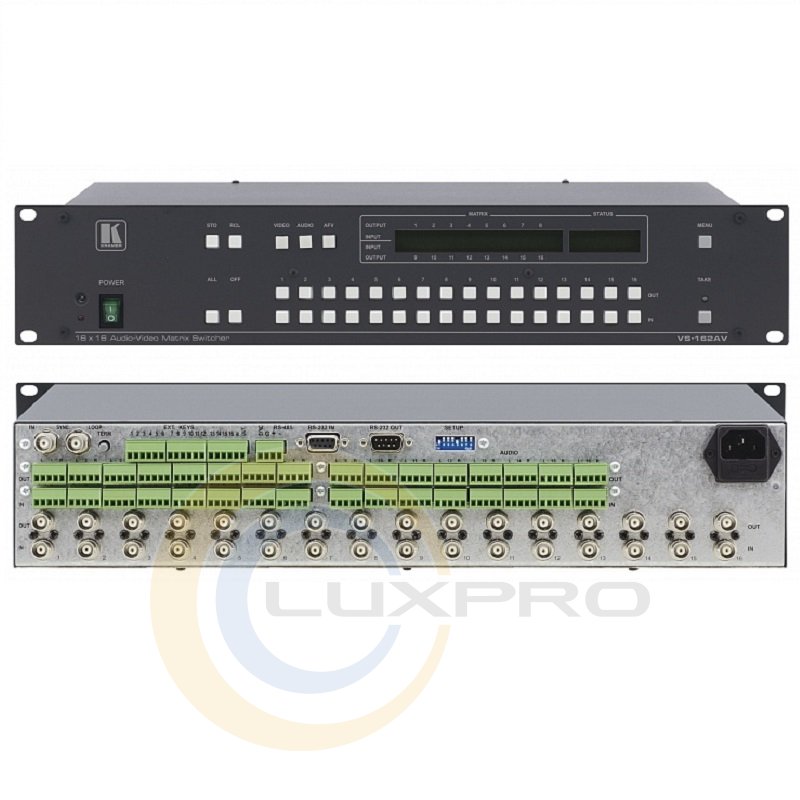

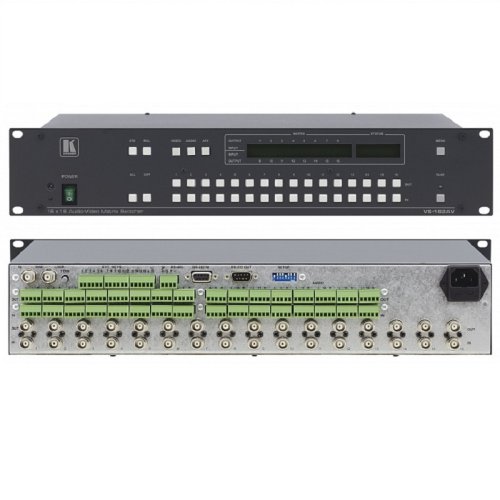

Комутатор VS-162AV

Комутатор 16x16 відео- і балансних звукових стереосігналов (з перемиканням по КГИ) (90 МГц) VS-162AV

VS-162AVRCA - високоякісний матричний комутатор 16:16 композитних відео сигналів (роз'єми BNC) і небалансних стереофонических аудіо сигналів (роз'єми RCA). Прилад виконує комутацію в інтервалі кадрового імпульсу, що гасить. Ширина смуги пропускання приладу перевищує 90 МГц, що гарантує відсутність внесених спотворень і дає можливість найрізноманітніших його застосувань. Рівень аудіосигналу відповідає мовним стандартам. Є режими спільної і роздільної комутації відео і звуку. Комутатором управляти кнопками на передній панелі, а також дистанційно через послідовні порти RS-232 і RS-485 (Шістнадцяткова або ASCII-командами), за допомогою замкнених контактів або з інфрачервоного пульта дистанційного керування.

Зручний рідкокристалічний дисплей робить керування приладом дуже простим, а до 60 найбільш часто використовуваних станів ключів можна зберігати в пам'яті і швидко відтворювати з неї. Число збережених станів стає практично необмеженим при використанні комп'ютера з керуючою програмою Kramer для Windows. VS-162AVRCA може застосовуватися в складі системи комутаторів Kramer для сигналів різних форматів (цифрове та аналогове відео, цифровий та аналоговий звук). У такій системі всі прилади працюють в режимі спільної комутації відео і звуку з високою точністю синхронізації. Мікропрограма комутатора зберігається у флеш-пам'яті і легко оновлюється на нові версії, доступні в Інтернет. VS-162AVRCA виконаний в металевому корпусі висотою 2U, що встановлюється в 19-дюймову стійку, і має мережевий джерело живлення з автоматичним вибором напруги 100-240 В.

Характеристики:

• входи - Композитний відеосигнал (16 вх.): 1 В, 75 Ом, роз'єми BNC; Синхросигнал (1 вх.): 1 В, 75 Ом, роз'єм BNC, прохідний, Балансний стереозвук (16 вх.): 10 кОм, знімні клемні блоки;
• виходи - Композитний відеосигнал (16 вих.): 1 В, 75 Ом, роз'єми BNC; Балансний стереозвук (16 вих.): 50 Ом, знімні клемні блоки;
• смуга пропускання сигналу на рівні -3 дБ - 90 МГц;
• диференціальна фаза - 0,01 °;
• диференціальне посилення - 0,01%;
• К-фактор - <0,05%;
• ставлення відеосигнал / шум - 76,1 дБ .;
• перехресна перешкода - Відео: менш -46 дБ на частоті 5 МГц; аудіо: -82 дБ на 1 кГц .;
• ставлення аудіосигнал / шум - Відеосигнал 70 дБ, аудіосигнал 82 дБ (незважене);
• управління - Кнопками передньої панелі, через RS-232 або RS-485, з інфрачервоного пульта, дистанційним замиканням контактів;
• джерело живлення - Мережа ~ 230 В, 50/60 Гц, 10 BA;
• маса - 3,7 кг;
• габарити (Ш * Г * В) - 48,3 см x 17,8 см x 9 см (2U);
• в комплекті - Мережевий шнур, нуль-модемний адаптер, керуюча програма для Windows®;
• коефіцієнт другої гармоніки (канал звуку) - 0,002%;
• коефіцієнт нелінійних спотворень аудиотракта + шум - 0,04% (1 кГц);
• перехресні перешкоди при найгірших умовах - Відеосигнал <-52 дБ (5 МГц) Аудіосигнал -80 дБ (1 кГц);
• зв'язок - Відеосигнал по постійному струму, аудіосигнал по змінному струмі.
