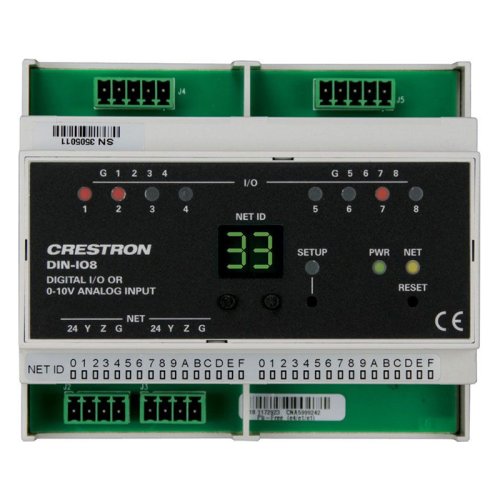

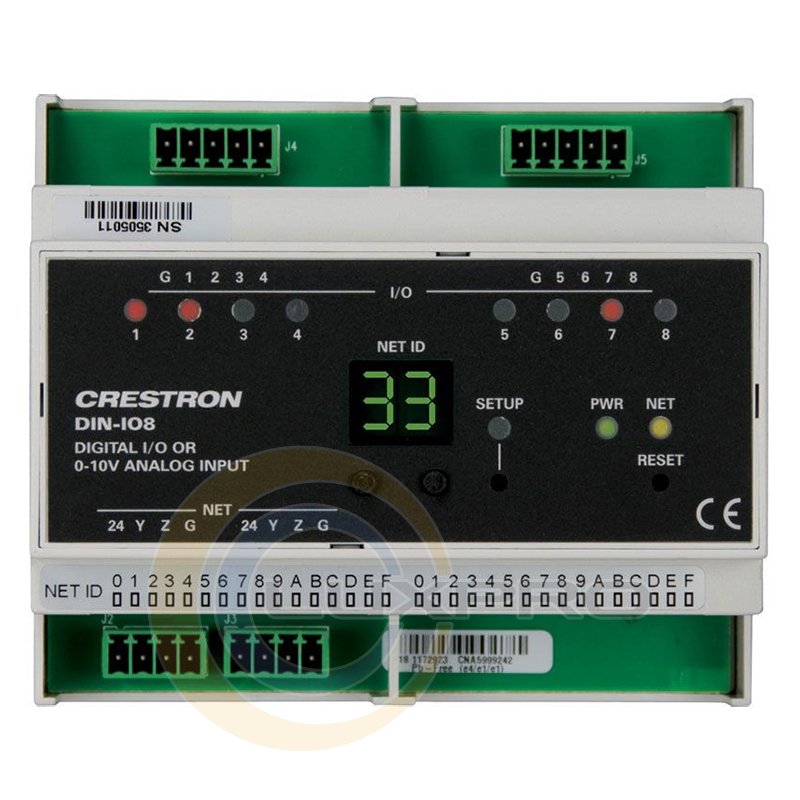

Модуль DIN-IO8

Модуль DIN-IO8

DIN-IO8 - інтерфейсний модуль з вісьмома вхідними, вихідними портами Versiport. Використовується для підключення до системи управління Crestron широкого спектру приладів і систем сторонніх виробників. Кожен порт "Versiport" може бути програмно переведений в режим вхідного порту цифрових, аналогових сигналів управління або в режим вихідного порту дискретних сигналів управління.

Порти Versiport

Якщо порт Versiport працює в режимі вхідного порту цифрових сигналів, він буде реагувати на замикання контактів і дискретні сигнали управління, що дозволить підключити до модуля такі пристрої, як датчики руху, панелі сигналізації, перемикачі 12 В, а також будь-які реле і вимикачі. У режимі порту для аналогових сигналів управління Versiport здатний вимірювати зміни опору або напруги постійного струму, що дозволить підключити велику кількість різних пристроїв: від датчиків температури і освітленості до датчиків рівня води і потенціометрів для регулювання гучності. Режим вихідного порту цифрових сигналів дозволяє пристрою передавати сигнали замикання контактів і дискретні сигнали управління на інші пристрої, наприклад на відповідні вхідні порти для сигналів управління або включення сигналізації.

Установка на DIN-рейку

Конструкція DIN-IO8 передбачає установку блоку на стандартну DIN-рейку, розташовану в порожнині стіни або на настінної панелі. Підключення кабелів здійснюється за допомогою знімних клемних блоків зверху і знизу від лицьовій панелі пристрою, що дуже зручно не тільки при монтажі, а й при обслуговуванні системи. Всі індикатори і елементи управління пристроєм розташовані в центральній частині лицьової панелі. При установці всередину стіни з використанням технологічного отвору зі стороною 45 мм лицьова панель приладу залишається видна, а з'єднання - приховані від очей.

Інтерфейс Cresnet

DIN-IO8 підключається до керуючого процесора Crestron другої серії DIN-AP2 або будь-якого іншого процесору другої серії через керуючу мережу Cresnet. Живлення DIN-IO8 також здійснюється через Cresnet. DIN-IO8 обладнаний двома портами інтерфейсу Cresnet, що дозволяє каскадировать пристрої, розташовані на одній DIN-рейці.

Характеристики:

• роз'єми: I / O 1 - 8 (2):
  • 5-pin 3.5mm detachable terminal blocks comprising (8) digital input / output or analog input ports (referenced to GND);
  • Digital Input: Rated for 0-24 Volts DC, input impedance 20k ohms, logic threshold 1.25 Volts DC;
  • Digital Output: 250 mA sink from maximum 24 Volts DC, catch diodes for use with "real world" loads;
  • Analog Input: Rated for 0-10 Volts DC, protected to 24 Volts DC maximum, input impedance 20k ohms;
  • Programmable 5 Volts, 2k ohms pull-up resistor per pin
• NET (2):
  • 4-pin 3.5mm detachable terminal blocks, paralleled;
  • Cresnet slave port;
• управління та індикатори:
  • I / O 1 - 8: (8) Red LEDs, indicate status of Versiport I / O ports;
  • NET ID: (2) 7-Segment green LED digits and (2) miniature pushbuttons for setting Cresnet ID;
  • SETUP: (1) Red LED and (1) recessed miniature pushbutton for enabling setup mode and touch-settable ID;
  • PWR: (1) Green LED, illuminates when DC power is applied to the NET port;
  • NET: (1) Yellow LED, indicates communication with the control processor;
  • RESET: (1) Recessed miniature pushbutton, resets internal processor;
• корпус: корпус з полікарбонату світло-сірого кольору, клас UL94 V-0, монтаж на рейку DIN EN 60715, 35 мм, форм-фактор DIN 43880 для корпусів з вирізом на передній панелі 45 мм, займає 6 одиниць для модулів DIN (108 мм );
• живлення: Cresnet Power Usage 1.5 Watts (0.06 Amps @ 24 Volts DC);
• розміри (в х ш х г): 9.42 х 10.60 х 5.95 см;
• вага: 5.9 oz (165 г).
