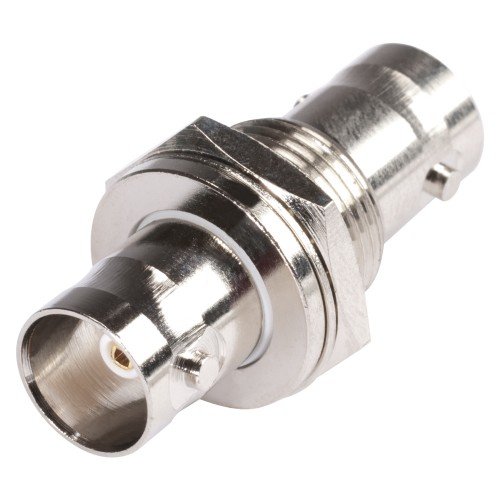

Роз'єм BNC-FP-HD

Роз'єм BNC-FP-HD

BNC-FP - роз'єм BNC, розетка, позолочённое гніздо, 75 Ом, прохідний, панельний, металевий, з ізольованою масою. BNC-коннектор (скор. Від Bayonet Neill-Concelman; Пол Нейл (Paul Neill) і Карл Концельман (Carl Concelman) - розробники). Електричний роз'єм з байонетною фіксацією служить для двостороннього підключення (проходу через панель) коаксіальногокабелю. Хвильовий опір роз'єму 75 Ом, робочий частотний діапазон до 1 ГГц, втрати в роз'ємі не перевищують 0,3 дБ. Роз'єми є заповнену діелектриком коаксіальну лінію з хвильовим опором 75 Ом. В якості діелектрика використовується політетрафторетилен (PTFE). Гніздові контакти роз'єму виготовлені з Cu1Ni2 Au0,8, що дозволяє використовувати роз'єм як у надвисокочастотному діапазоні так і для вимірювальних цілей. Версія з позолоченим гніздом гарантує низьке і стабільне опір переходу і високу якість з'єднання. Корпус металевий зі сплаву Cu2Ni5. Зовнішній діаметр кріпильної різьби 12,5 мм (½ "), тому кріплення сумісно з D-фланцем типу HI-DET. Маса (земля) роз'єму ізольованість від кріпильного вузла. Колір корпусу роз'єму - сріблясто-сірий (нікель). Для маркування роз'єму ( ланцюги) застосовують кольорові маркувальні кільця HI-DR. Роз'єми від HICON відомі великою кількістю циклів з'єднання / роз'єднання, а також простотою в зверненні. Конектор BNC-FP це найкраще рішення на ринку високоякісних BNC роз'ємів з розумною ціною. Роз'єми BNC з байонетним замком володіють низьким опором переходу і соотв етствуют електричним і механічним приписами по IEC 169-8, MIL-C - 39012.

Характеристики:

• марка BNC-FP;
• тип BNC;
• колір корпусу сріблясто-сірий (нікель);
• маркування немає;
• з'єднання гніздо / гніздо;
• кріплення різьблення 12,5 мм (½ ");
• монтаж панель;
• число полюсів 2-полюсний;
• застосування прохідний, панельний;
• покриття контактів золото (Au);
• хвильовий опір 75 Ом;
• робочий частотний діапазон до 1 ГГц;
• матеріал внутрішнього провідника Cu1Ni2 Au0,8;
• матеріал корпусу Cu2Ni5;
• матеріал ізоляції PTFE;
• температурний діапазон від -65 ° C до + 165 ° C (по IEC 68-1);
• ізоляційне опір 5 ГОм;
• прохідне опір внутрішній і зовнішній провідник, кожен <2 мОм.
