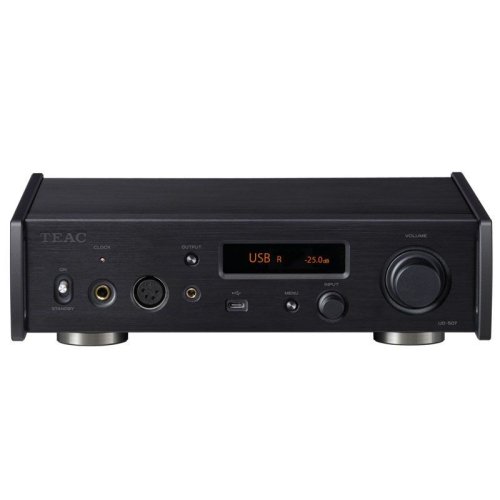

Підсилювач для навушників UD-507-B

Підсилювач для навушників UD-507-B

Підсилювач для навушників UD-507-B. Усі отримані цифрові сигнали обробляє в FPGA з роздільною здатністю 64 біти і швидкістю 512 Fs, перетворюючи їх на аналоговий сигнал за допомогою 16 елементів ЦАП на канал (кожен елемент є парою логічних схем із фільтрами низьких частот).

При цьому сигнал DSD обробляється безпосередньо, а сигнал PCM дельта-сигма-модулятор спочатку перетворює на 1-бітний і тільки потім - на високоякісний аналоговий. Через USB UD-507 відтворює 22.5 МГц DSD і 384 кГц/32 біт PCM. Крім того, можна обирати один із двох режимів перетворення: багаторівневий (багатобітний) дельта-сигма або 1-бітний дельта-сигма.

Дві кварцових генератора на 44.1 кГц і 48 кГц і вхід для зовнішнього генератора на 10 МГц

TEAC UD-507 підтримує асинхронний USB інтерфейс. Він контролює передачу даних PCM і DSD шляхом синхронізації тактової частоти, але не з галасливим і нестабільним годинником комп'ютера, а згенерованої високоточним вбудованим генератором на кварцових кристалах самого підсилювача.

Ба більше, таких високоточних кварцових генераторів аудіокласу з наднизьким рівнем фазового шуму в цій моделі відразу два. Teac UD-507 створює спеціальні тактові імпульси двох типів, 44.1 кГц і 48 кГц, завдяки чому знижується до мінімуму вплив джиттера на якість звучання і значно підвищується якість і точність відтворення оригінального аудіо. Крім того, UD-507 має вхід для під'єднання зовнішнього тактового генератора на 10 МГц, здатного забезпечити ще вища якість відтворення музики.

Схема подвійного моно

У нового Teac UD-507 секція цифро-аналогового перетворювача виконана незалежно від лівого і правого каналів, і вихідний аналоговий каскад реалізовано за схемою подвійного моно.

Така схема, в якій кожен з каналів повністю монофонічний, ефективно запобігає утворенню інтерференції між лівим і правим сигналами і забезпечує якісний поділ каналів. Тому Teac UD-507 відтворює дуже багатий і чистий звук, створює дивовижно об'ємну звукову сцену зі справжнім тривимірним звучанням.

Повністю балансна передача сигналу

Повністю балансна передача аналогових вихідних сигналів лівого і правого каналів від D/A перетворення до кінцевого вихідного каскаду істотно сприяє оптимізації співвідношення сигнал/шум і створенню розширеного динамічного діапазону. Сигнал виходить дуже чистим, а в звучанні повною мірою зберігаються характерні для аудіоджерел з високою роздільною здатністю легкість і піднесеність.

Два великі трансформатори з тороїдальними сердечниками

UD-507 оснащений двома потужними трансформаторами з тороїдальними осердями - по одному для систем живлення аналогової (включно з аналоговою компонентою ЦАП) і цифрової схем.

Такий поділ джерел живлення аналогової та цифрової секцій дає змогу запобігти виникненню взаємних завад між ними та суттєво підвищує якість аналогового сигналу. А схема без зворотного зв'язку в системі живлення аналогової секції значно розширює аудіопотенціал усієї системи.

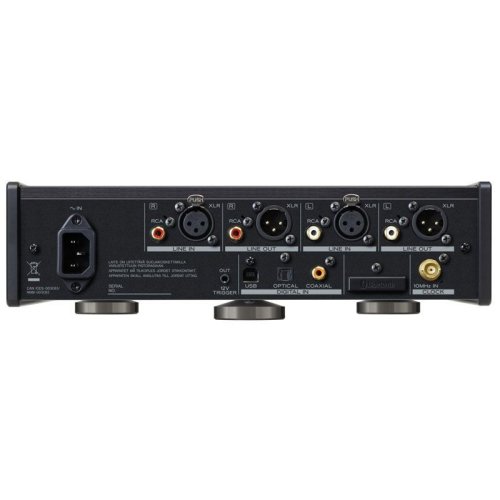

Передпідсилювач з аналоговим регулятором гучності - 4 цифрових і 2 лінійних входи (RCA/XLR)

Teac UD-507 - це не тільки USB ЦАП з двома наборами коаксіальних і оптичних цифрових входів, а й високоякісний аналоговий передпідсилювач з додатковим набором аналогових аудіовходів через роз'єми RCA і XLR, до яких можна просто під'єднати будь-яке зі звичайних джерел звуку.

Фірмова система регулювання гучності на базі підсилювача зі змінним коефіцієнтом посилення TEAC-QVCS (Quad Volume Control System) складається з чотирьох незалежних схем для лівого, правого, плюсового і мінусового сигналів (L+, L-, R+ і R-). Таке рішення до необхідного мінімуму скорочує маршрут аудіосигналу і, таким чином, суттєво підвищує його якість (зменшуючи втрати на всьому шляху), а також дає змогу регулювати рівень гучності з надзвичайно малим кроком, усього 0.5 дБ. А отже без проблем можна налаштувати оптимальну гучність звучання як у навушниках, так і на виході аудіосистеми.

Удосконалені буферні схеми TEAC-HCLD2 зі струмовим виходом

Teac UD-507 оснащений новими TEAC-HCLD2, які є наступними, ще більш досконалими версіями фірмових буферних схем TEAC-HCLD (TEAC High Current Line Driver), та виробляють струм ефективніше, що вкрай важливо для аналогового виводу.

Для кожного каналу передбачено дві схеми - для плюсового і мінусового сигналів - з алмазними буферними підсилювачами, які видають високі струми і задіяні як лінійні драйвери. Передача диференціальна для балансного виходу і паралельна - для небалансного. А підвищення потужності вихідних струмів дає змогу зберегти, насамперед, якість і всю початкову динамічність аудіосигналу.

Підсилювач для навушників з 4-контактним роз'ємом XLR і Pentaconn та з перемикачем режимів балансного й активного заземлення

В підсилювачі для навушників Teac UD-507 використано чотири буферні схеми - по одній для лівого, правого, плюсового і мінусового ланцюгів - які дають змогу під'єднати до нього навушники з балансним входом. До того ж, коли підсилювачі під'єднані паралельно, навіть на небалансні навушники дають значно потужніший вихід, ніж звичайні односторонні аудіопідсилювачі. Тому UD-507 так легко розкриває потенціал найрізноманітніших навушників, зокрема й ексклюзивних моделей з імпедансом до 600 Ом.

Так зване ж «активне заземлення» - це спосіб передачі, в базу якого покладено принцип балансного з'єднання з примусовим утриманням рівня “нуль” методом під'єднання роз'єму COLD до «землі» через схему посилення. Таким чином, не тільки створюється майже ідеальне заземлення (без невиправних недоліків звичайної схеми), а й істотно знижується рівень фонових шумів від джерел живлення. Тож і тиша в звучанні стає ще глибшою та справжнішою, коли можна добре чути кожне дихання виконавця та повною мірою відчувати звукову текстуру музичної композиції.

Повне декодування MQA з підтримкою цифрових входів

MQA (Master Quality Authenticated) - це, як відомо, сучасний аудіокодек, що забезпечує якість відтворення рівня студійного майстер-запису. Teac UD-507 має власний декодер MQA, він контролює сигнал після D/A-перетворення з точністю до 5 мс і гарантує, що аналоговий сигнал за рівнем якості тотожний оригінальному запису. А значним зменшенням «розмивання звуку» (що виникає, або коли звук починається раптово, або коли відбуваються екстремальні перепади звукового тиску) помітно посилюється ефект звучання, який його слух сприймає, як оригінальний.

Повний же MQA-декодер означає, що Teac UD-507 «розуміє» (декодує) не тільки аудіофайли з інтернету, а й дані, що надходять на його цифрові входи, у форматі MQA. Наприклад, MQA з CD-плеєра, підключеного безпосередньо до цього підсилювача.

Перетворення з підвищенням частоти

Функція так званого підвищувального перетворення на основі технології RDOT-NEO (Refined Digital Output Technology NEO) плавно підсилює цифровий аудіосигнал у форматі PCM і підвищує частоту дискретизації в 2, 4 або 8 разів (максимум до 384 кГц).

Технологія RDOT, в якій застосовано аналогічний метод інтерполяції з використанням «нечіткої логіки», спеціально оптимізована для поліпшення відтворення частот у діапазоні вище 20 кГц, які найчастіше губляться під час кодування цифрового сигналу в стандарті 44.1 кГц/48 кГц. На основі відповідної інформації система фактично генерує аналогічні дані, в тому числі міжтактові, створюючи сигнали з частотами вище 20 кГц.

Bluetooth-приймач підтримує LDAC, aptX HD та інші формати передачі бездротового сигналу з високою роздільною здатністю

Крім аудіокодеків LDAC і LHDC, які передають дані з якістю, тобто роздільною здатністю, яка вважається високою (96 кГц/24 біт), Bluetooth-приймач підсилювача підтримує також кодек Qualcomm aptX HD, який передає дані з роздільною здатністю 48 кГц/2.

Ну і звичайно, AAC, Qualcomm aptX, SBC та інші популярні кодеки система теж підтримує. А значить, транслювати на Teac UD-507 музику можна в бездротовому режимі прямо зі смартфона або цифрового аудіоплеєра і насолоджуватися її дійсно якісним і деталізованим звучанням. Функція Multi-Point дає змогу одночасно під'єднувати до підсилювача відразу два бездротові аудіопристрої та швидко перемикатися між ними під час прослуховування музики.

Технологія передачі даних Bulk Pet

Процес передавання великого обсягу цифрових даних з високою роздільною здатністю через кабель USB, як відомо, може супроводжуватися значним навантаженням як на комп'ютер, що їх відправляє, так і на приймаючий USB ЦАП.

Однак Teac UD-507 це аж ніяк не стосується. Модель оснащено системою Bulk Pet, яка автоматично підтримує однаковий об'єм і стабільну швидкість передавання даних по кабелю USB, а також вирівнює навантаження на обидві системи, чим сприяє підвищенню швидкості та стабільності надсилання/отримання даних. До того ж у налаштуваннях можна попередньо вибрати режим передавання (а їх цілих чотири), у якому комп'ютер дані по USB передає без перевантаження, а отже, і без втрат у якості звучання.

Ефективний захист від вібрацій

У Teac UD-507 трансформатори хоч і встановлені на нижній панелі, проте надійно ізольовані від її поверхні складними вібропоглинаючими кріпленнями. Кількість гвинтів, що фіксують плати всередині корпусу, теж зменшено до необхідного мінімуму.

Остаточна вібрація ефективно поглинається верхньою металевою панеллю корпусу, що має товщину 2.8 мм, і нижніми точковими опорами з інноваційними віброзахисними механізмами TEAC Stressless Feet v2, які прикріплені до нижньої панелі корпусу з точно розрахованим допуском.

Фірмовий TEAC HR Audio Player - аудіо з якістю 22.5 МГц DSD на Windows ПК і на Mac

Плеєр безкоштовний, встановлюється кількома кліками за якісь секунди - і ось ваш Windows-комп або Mac вже відтворює звук з високою роздільною здатністю 22.5 МГц DSD і 384 кГц/32-біт PCM.

Додаток адаптовано до застосування з моделлю Teac UD-507, тож усіляких помилок з налаштуванням підключення через USB, зокрема проблем на кшталт «комп'ютер ЦАП розпізнав, але звук чогось не виводить» або «на виході звук перетворюється зі зниженням роздільної здатності», у TEAC HR Audio Player просто не буває.
