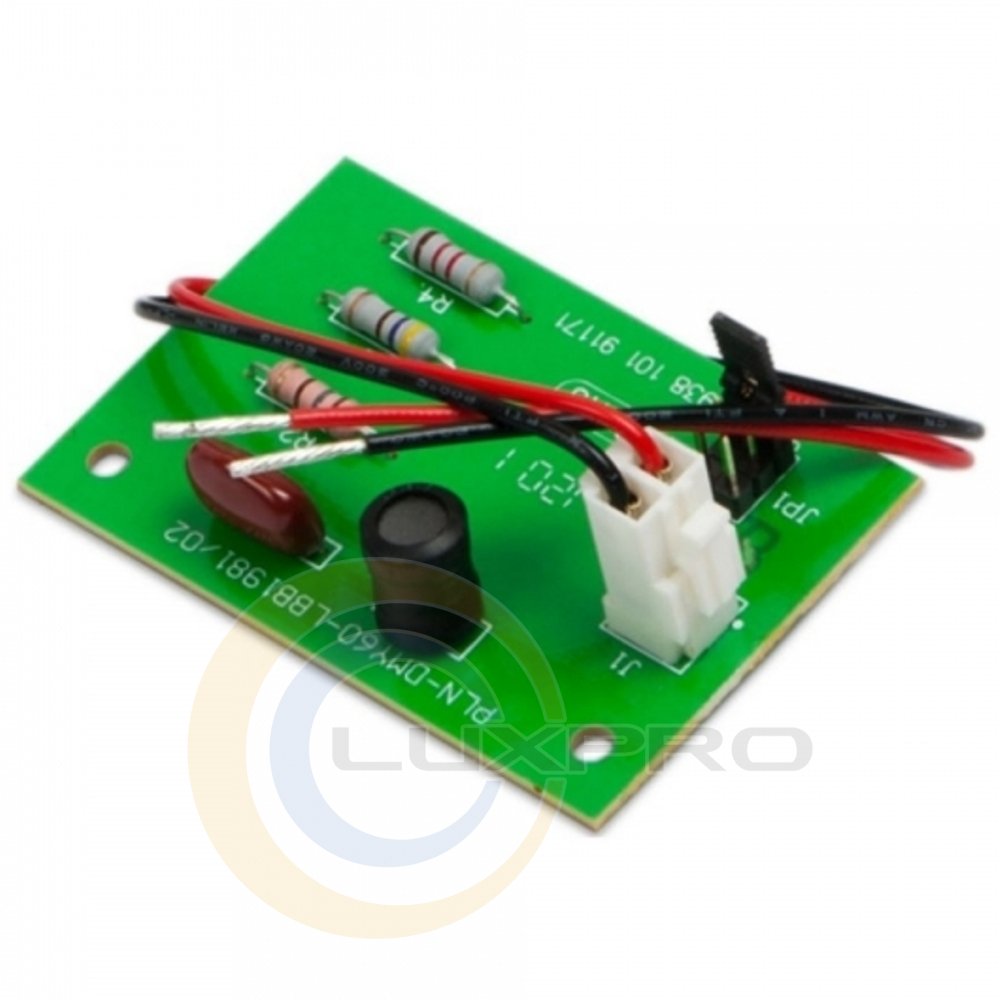

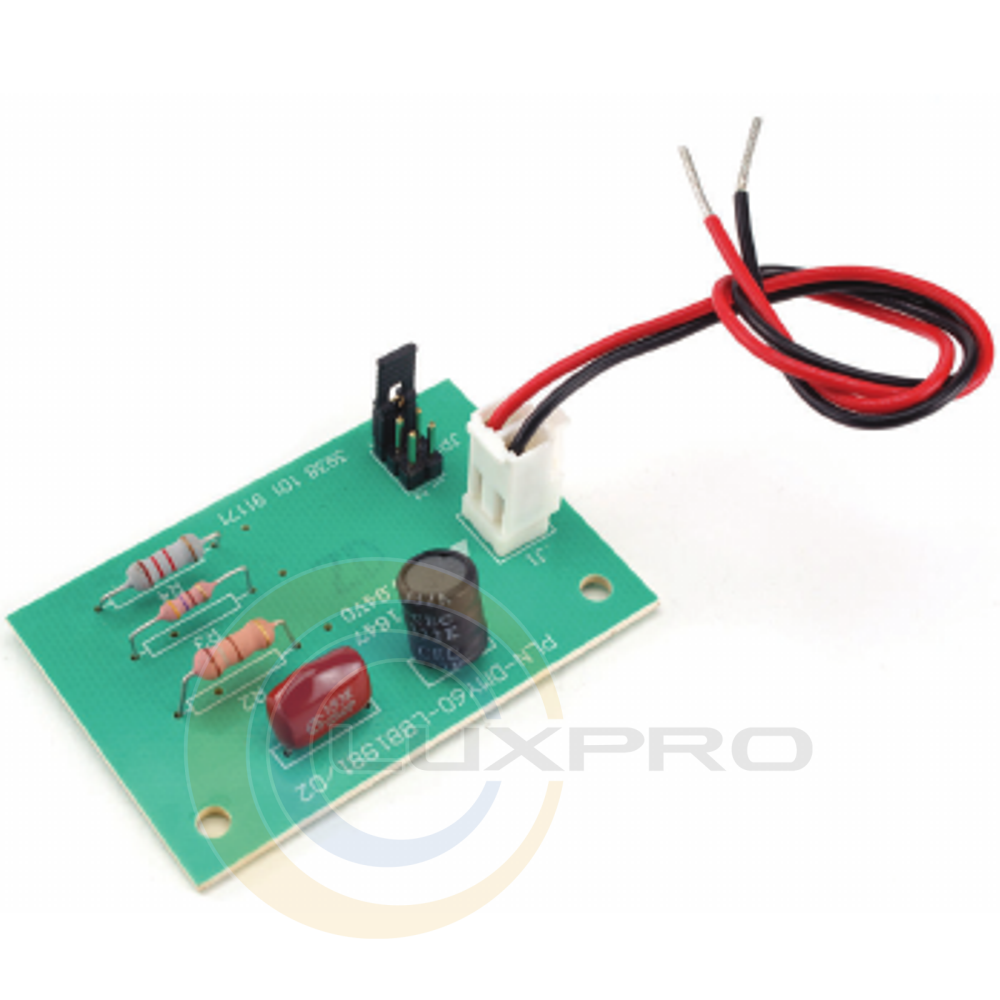

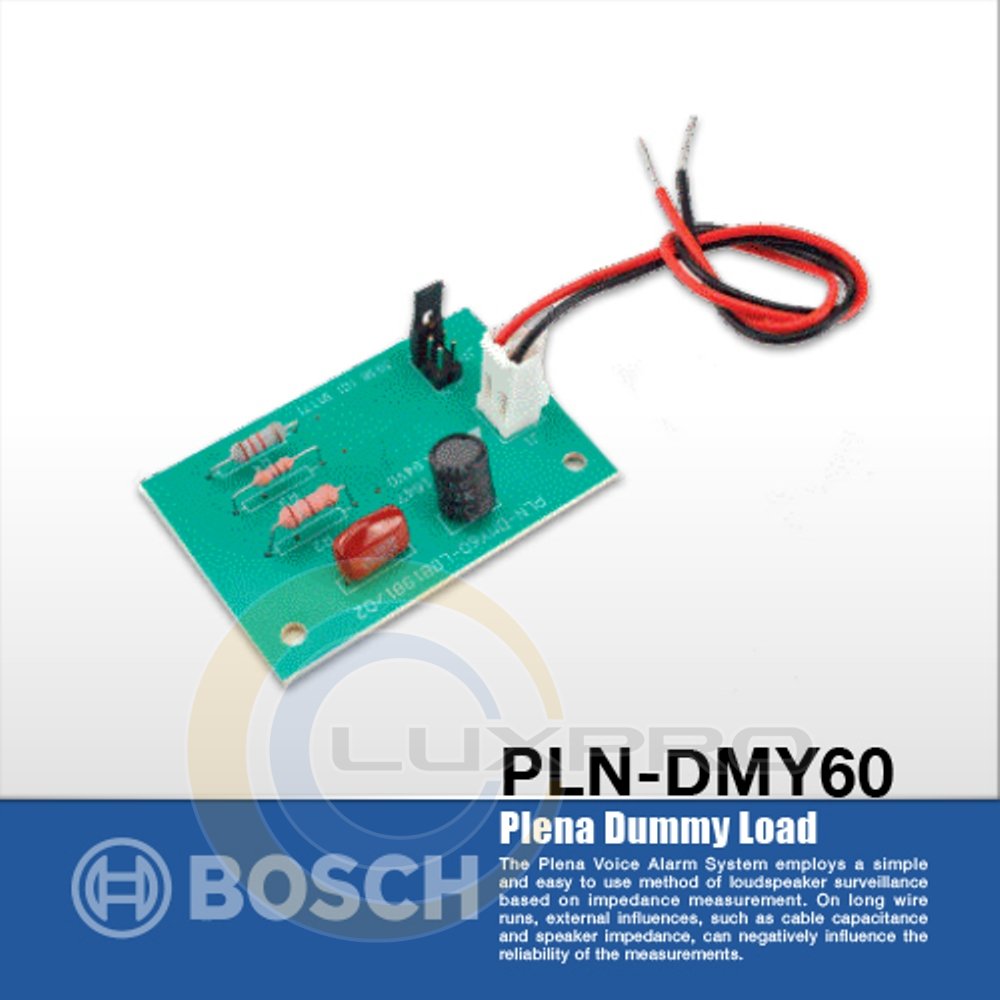

Модуль штучного навантаження PLN-DMY60

Модуль штучного навантаження PLN-DMY60

Система Plena Voice Alarm System використовує простий і зручний спосіб контролю гучномовців, заснований на вимірюванні опору. При прокладанні кабелів на великі відстані такі зовнішні фактори, як ємність кабелю або опір гучномовця, можуть чинити негативний вплив на точність вимірювань. Модулі штучного навантаження забезпечують фільтроване навантаження виключно на частоті контрольного сигналу. Це значно підвищує точність вимірювання опору і забезпечує надійне виявлення розривів або коротких замикань, навіть в при прокладанні кабелів на великі відстані.

Функції

Для підвищення точності вимірювання опору компанія Bosch Security Systems випустила модуль штучнго навантаження Plena. Він збільшує навантаження на гучномовець на контрольованій частоті 20 кГц, маю при цьому мінімальне навантаження в звичайному діапазоні аудіочастот.

При підключенні паралельно останньому гучномовцю в лінії він збільшує відсоток імпедансу на кінці лінії, збільшуючи таким чином кількість гучномовців, які можуть бути підключені. У той же час він збільшує допуск на маскування ємністю кабелю, дозволяючи прокладати кабель на більшу відстань.

Модуль штучного навантаження підключається паралельно останньому гучномовцю в лінії, який повинен являти собою гучномовець Bosch з відповідним монтажним обладнанням. Він має перемичку для установки навантаження (при 20 кГц) на 8, 20 і 50 Вт відповідно до результатів, отриманими за допомогою калькулятора штучного навантаження.

Калькулятор штучного навантаження являє собою електронну таблицю, яка використовує макроси для обчислення можливості використання додатком штучного навантаження, а також оптимальної величини цього навантаження.

Особливості:

1. Забезпечує фільтроване навантаження на частоті 20 кГц.
2. Уможливлює використання більш довгих ліній гучномовців.
3. Три значення настройки потужності.
4. Підходить до вбудованих кронштейнів деяких гучномовців Bosch.

Характеристики:

• вхід:
• з'єднувач - мікропроволочні виходи з високою температурою;
• напруга - лінія гучномовця 100 В;
• навантаження - 8, 20 і 60 Вт;

• механічні характеристики:
• розміри (В x Ш x Д) - 17 x 30 x 50 мм;
• вага - прибл. 80 г;
• монтаж - WLS II;

•  умови експлуатації:
• робоча температура - від -10 ºC до +55 ºC;
• температура зберігання - від -40 ºC до +70 ºC;
• відносна вологість - <95%.

Моделі:

• PLN-DMY60 - Модулі штучного навантаження Plena. Комплект з 12 модулів.
