Блок цифрового запису LBB1965/00

Блок цифрового запису/відтворення повідомлень LBB1965/00

У внутрішній пам'яті EEPROM ємністю 64 Мбіт може бути збережено до 12 повідомлень без необхідності в резервних батареях для збереження даних. Повідомлення можуть мати будь-яку довжину в межах загальної місткості пам'яті. Повідомлення і параметри конфігурації відправляються з ПК на пристрій через RS-232, після чого пристрій може працювати без ПК. Стандартний формат WAV використовується для повідомлень з частотою дискретизації від 8 до 24 кГц і довжиною слова 16 біт (лінійна ІКМ). Це дає до 500 секунд запису з співвідношенням сигнал/шум, порівнянним з якістю компакт-диска. Використання методу лінійної ІКМ замість форматів стисненого аудіо (МР3, ADPCM і u-law / Alaw) забезпечує високоякісне відтворення всіх типів аудіосигналів, включаючи звукові ефекти і спеціальні тональні сигнали залучення уваги.

Пристрій має 12 вхідних реле управління для оголошень. Кожному вхідному реле може бути призначена послідовність з чотирьох повідомлень. Таким чином повідомлення можуть використовуватися в комбінації з іншими повідомленнями, що забезпечує більшу гнучкість і економить місце, яке використовується для зберігання. При спільній роботі з шестізонним системним предусилителем LBB 1925/10 можна призначити трансляцію повідомлень в заздалегідь визначені зони. Модуль повідомлень обмінюється даними з LBB 1925/10 за допомогою бездротової технології RS-232. При тривалій активації вхідного реле управління відбувається повторне відтворення відповідної послідовності повідомлень.

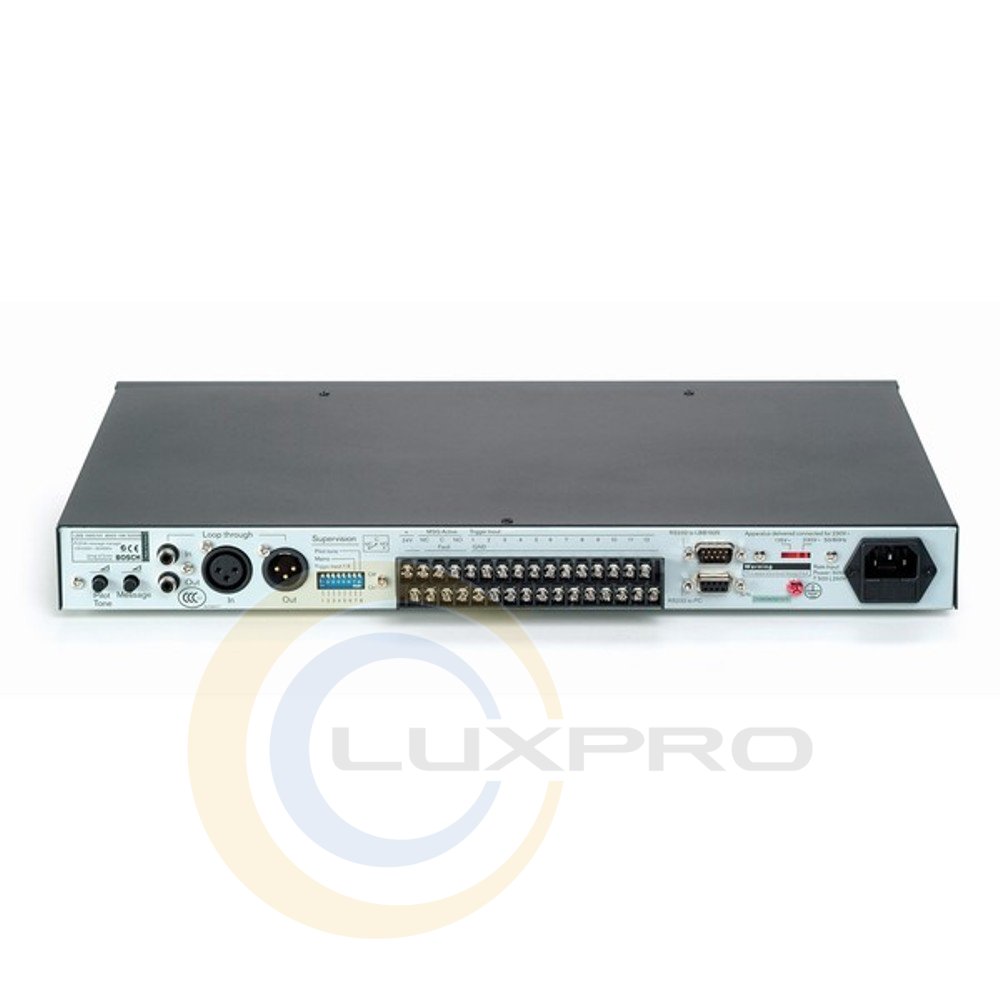

Входи управління

Входи управління мають послідовний режим пріоритетів: вхід 1 має пріоритет над входом 2, вхід 2 має пріоритет над входом 3 і т.д. Активація вхідних реле управління з високими рівнями пріоритету 1-6 можлива тільки за допомогою контактів на задній панелі, що дозволяє уникнути випадкового включення. Входи з низькими рівнями пріоритету 7-12 можуть також управлятися за допомогою перемикачів на передній панелі.

Працездатність і надійність

LBB 1965/00 може також використовуватися для відтворення повідомлень про аварії або евакуації і повністю задовольняє вимогам стандарту IEC 60849. Микроконтроллер здійснює постійну перевірку цілісності даних в системі, а контрольна схема, в свою чергу, здійснює перевірку мікроконтролера. Пристрій здійснює моніторинг цифроаналогового перетворювача за допомогою контрольного сигналу, а також перевірку кабелів, що підключаються до входів управління з високим пріоритетом (1-6), на виявлення короткого замикання або обриву. Підключення до резервного джерела живлення 24 В з автоматичним перехопленням при відмові забезпечує продовження роботи при збої живлення від мережі. Контрольний сигнал 20 кГц може мікшувати з вихідним сигналом для контролю зв'язку з наступним підсилювачем. Це також дозволяє контролювати гучномовці в поєднанні з детекторами 20 кГц. Про несправності сигналізує червоний індикатор помилки і активується вихідний контакт помилки.

Прохідний підключення

LBB 1965/00 має можливість прохідного підключення через симетричні входи XLR і несиметричні входи і виходи типу "тюльпан". Це дає можливість вставки пристрою в існуючу аудіосхему. Якщо оголошення не відображаються, вхідний сигнал направляється на вихід. Якщо починається оголошення, цей сигнал переривається і оголошення направляється на вихід.

Оновлення

Повідомлення і параметри конфігурації завантажуються з ПК. Після завантаження входи управління 7-12 можуть бути налаштовані за допомогою перемикачів на передній панелі без необхідності в новому завантаженні або в підключенні ПК. Зміст повідомлень можна прослуховувати за допомогою навушників.

Особливості:

1. Універсальний автономний менеджер цифрових повідомлень.
2. До 12 повідомлень і до 12 входів пускових сигналів.
3. Завантажує повідомлення з ПК в форматі WAV.
4. Сумісний зі стандартами систем аварійного оповіщення.
5. Зонний контроль для передпідсилювача LBB 1925/10 системи Plena.
6. Управління з передньої панелі і дистанційне керування.

Характеристики:

• параметри мережі - 230 В змін. струму, ± 10%, 50/60 Гц;
• пусковий струм - 1,5 А;
• максимальна споживана потужність - 50 ВА;
• живлення від батареї - 24 В DC +/- 15%, 1 А;
• підтримувані частоти дискретизації (fs) - 24 / 22,05 / 16/12 / 11,025 / 8 кГц;

• частотна характеристика:
• @ Fs = 24 кГц - від 100 Гц до 11 кГц (+1 / -3 дБ);
• @ Fs = 22,05 кГц - від 100 Гц до 10 кГц (+1 / -3 дБ);
• @ Fs = 16 кГц - від 100 Гц до 7,3 кГц (+1 / -3 дБ);
• @ Fs = 12 кГц - від 100 Гц до 5,5 кГц (+1 / -3 дБ);
• @ Fs = 11,025 кГц - від 100 Гц до 5 кГц (+1 / -3 дБ);
• @ Fs = 8 кГц - від 100 Гц до 3,6 кГц (+1 / -3 дБ);
• спотворення - <0,1% при 1 кГц;
• співвідношення сигнал / шум (на макс. рівні гучності) -> 80 дБ;
• контроль ЦАП - контрольний сигнал 1 Гц;
• лінійний вхід - 1;
• роз'єм - 3-контактний XLR, симетричний;
• чутливість - 1 В;
• опір - 20 кОм;
• коефіцієнт ослаблення синфазного сигналу -> 25 дБ (50 Гц - 20 кГц);
• лінійний вхід - 1;
• роз'єм - тюльпан, симетричний;
• чутливість - 1 В;
• опір - 20 кОм;
• входи управління - 6;
• роз'єми - клемні;
• активація - замикання контактів;
• метод контролю - перевірка опору шлейфу;
• лінійний вихід - 1;
• роз'єм - 3-контактний XLR, симетричний;
• номінальний рівень - 1 В, регульований;
• опір - <100 Ом;
• лінійний вихід - 1;
• роз'єм - тюльпан, симетричний;
• номінальний рівень - 1 В, регульований;
• опір - <100 Ом;
• вихід активного повідомлення - 1;
• роз'єм - клемний;
• реле - 100 В, 2 A (без напруги, однополюсное на два напрямки);
• вихід сигналу про неполадку - 1;
• роз'єм - клемний;
• реле - 100 В, 2 A (без напруги, однополюсное на два напрямки);
• комунікаційний порт - 1;
• роз'єм - 9-контактний роз'єм D-sub (RS-232);
• протокол ПК - 115 кб / с, N, 8, 1, 0 (завантаження);
• протокол LBB 1925/10 - 19.2 кб / с, N, 8, 1, 0 (контроль зон);

• повідомлення:
• формат даних - Файл WAV, 16-біт, PCM, моно;
• обсяг пам'яті - 64 Мб EEPROM;
• час запису/відтворення - 500 с при fs = 8 кГц ... 167 с при fs = 24 кГц;
• кількість повідомлень - 12 (максимум);
• термін зберігання даних -> 10 років;
• габаритні розміри (ВхШхГ) - 56 x 430 x 270 мм (ширина 19 дюймів, висота 1U, з ніжками);
• колір - вугільний;
• маса - 3 кг;
• робоча температура - -10 ºC - +55 ºC;
• температура зберігання - -40 ºC - +70 ºC;
• відносна вологість - <95%.
