Перетворювач сигналу VGA в сигнали RGsB, RGBS або RGBHV.

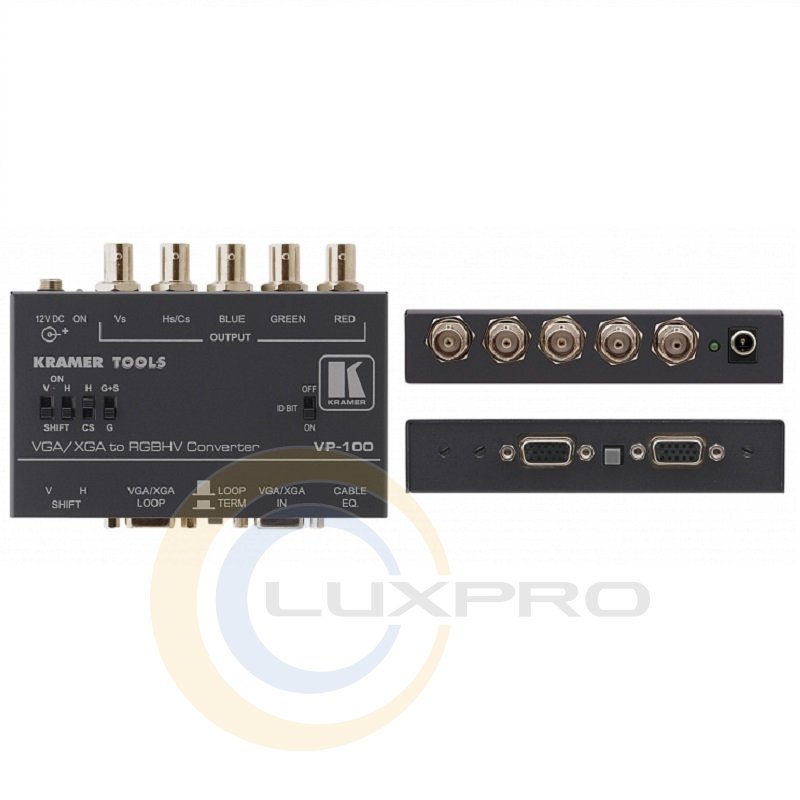

VP-100 - перетворювач сигналу VGA в сигнали RGsB, RGBS або RGBHV. Пристрій не працює як перетворювач частоти розгортки. Професійні проектори та великі монітори частіше оснащуються роз'ємами BNC, а не роз'ємами HD15F, які використовуються в персональних комп'ютерах. Перетворювач VP-100 легко вирішує проблему їх сумісності, забезпечуючи локальному монітора прохідний вхід, а також необхідні функції буферизації, посилення і обробки синхросигналу для віддаленого приймача. Воно може приймати всі стандартні графічні сигнали (VGA, SVGA, XGA, SXGA і UXGA). Завдяки смузі пропускання 350 МГц пристрій є повністю прозорим для сигналів UXGA. Є прохідне гніздо з включенням еквівалентної навантаження, регулятори зміни горизонтального і вертикального рівня синхросигналу і кнопка введення / виведення ідентифікаційних бітів. Прилад працює від джерела живлення 12 В і може застосовуватися під позастудійних умовах. Kramer VP-100 відноситься до сімейства TOOLS - групі компактних високоякісних пристроїв з оптимальним співвідношенням «ціна-якість» і широким спектром застосування.

Характеристики:

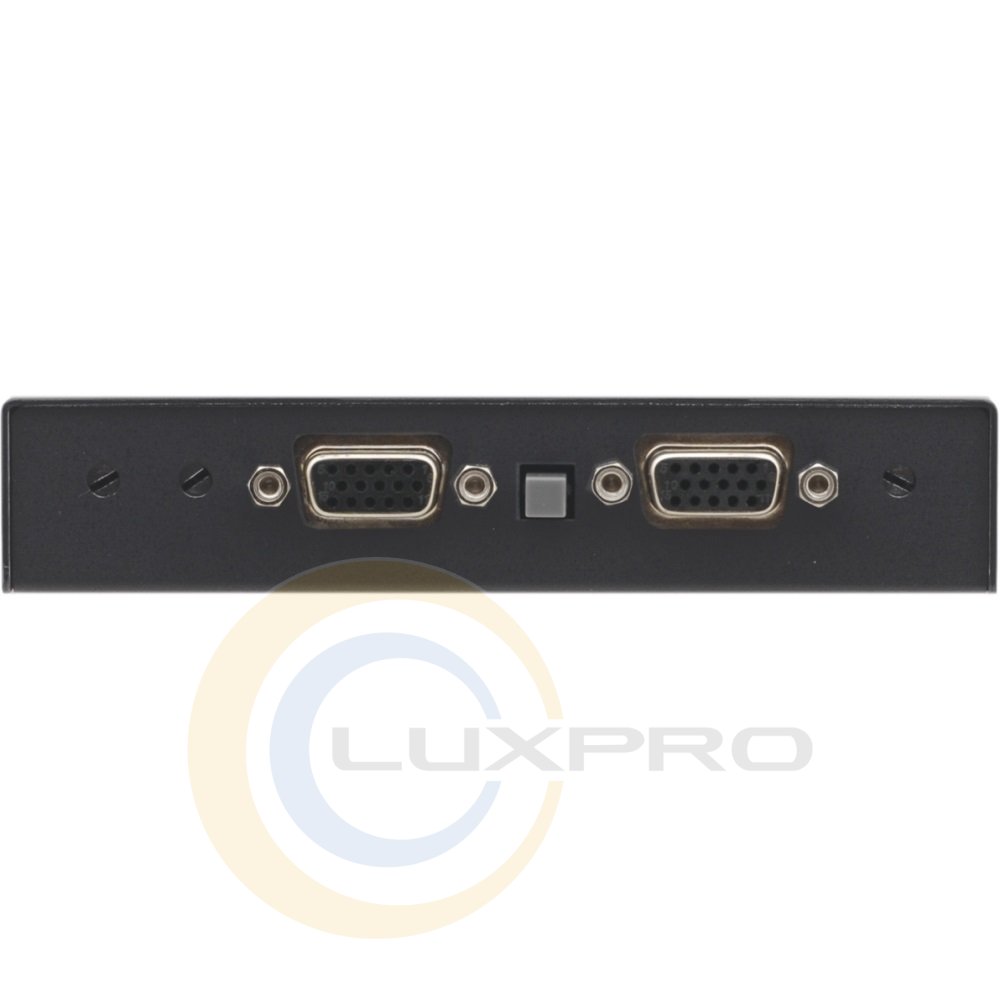

• входи - 1 аналоговий RGB, 0,7 В / 75 Ом, прохідне гніздо, горизонтальний і вертикальний синхроімпульсів, рівень ТТЛ, роз'єм HD15F;

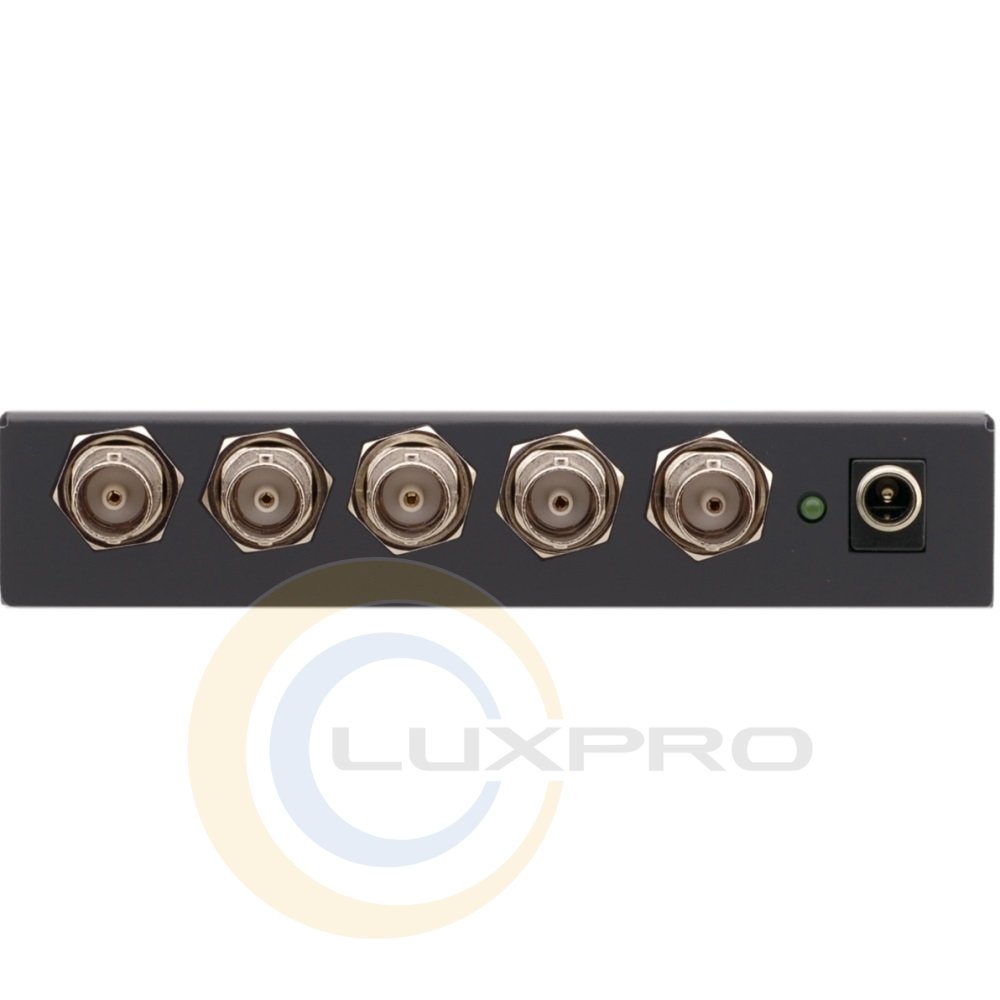

• виходи - 1 аналоговий R, G (G / синхро), B, 0,7 В / 75 Ом, горизонтальний і вертикальний синхроімпульсів, рівень ТТЛ (високоомних навантаження) або аналоговий рівень (навантаження 75 Ом), (BNC); 1 композитний синхросигнал, рівень ТТЛ (високоомних навантаження) або аналогів;
• смуга пропускання відеосигналу - 350 МГц на рівні - 3 дБ;
• максимальний рівень вихідного сигналу - 2,2 В (дв. Ампл.);
• диференціальна фаза - 0,03 °;
• диференціальне посилення - 0,07%;
• К-фактор - менше 0,05%;
• відношення сигнал / шум - 71 дБ;
• нелінійність - <0,1%;
• регулювання - контроль АЧХ для поліпшення якості «картинки» і усунення втрат дрібних деталей зображення, регулювання горизонт. і вертик. синхроимпульса, перемикання режимів G і G / синхро, перемикання Hs / Cs, введення / виведення ідентифік. бітів ID Bit, включення навантаження;
• настройка - АЧХ від 0 до +9,7 дБ на частоті 5 МГц;
• джерело живлення - 12 В, 60 мА;
• маса - близько 0,3 кг;
• габарити (Ш х Г х В) - 12 х 7,5 х 2,5 см;
• опції - адаптери RK-T1, RK-T3 для установки в стандартну 19 "стійку;
• аксесуари - джерело живлення, монтажний комплект.
