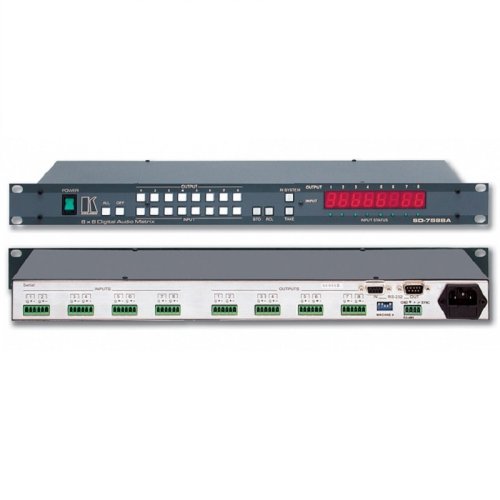

Комутатор SD-7588A

Прилад SD-7588A управляється за допомогою сенсорних перемикачів на передній панелі і по інтерфейсах RS-232 і RS-485. В пам'яті можуть бути збережені п'ятнадцять попередніх, що забезпечують швидкий доступ до часто використовуваних конфігурацій (попередньо встановлені зберігаються при відключенні харчування). У комплект входить керуюче ПО для Windows®. Додатково може поставлятися панель дистанційного керування (опція), яка розміщується на робочому столі або в стандартній 19 "стійці.

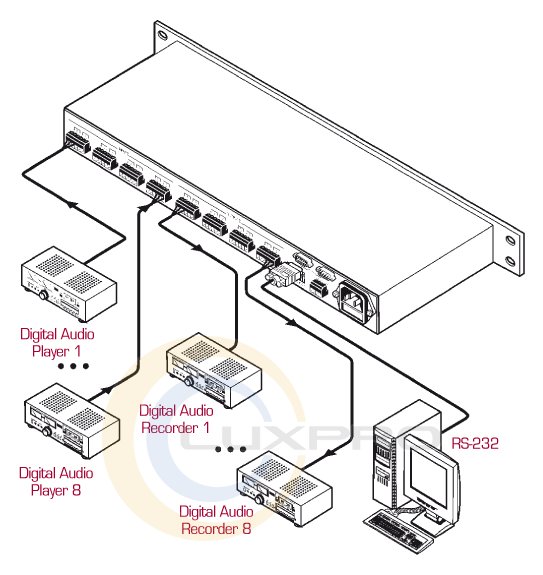

SD-7588A може функціонувати як самостійний модуля, а також як частина систем многосігнальной комутації, до складу яких можуть входити комутатори цифрових і аналогових відеосигналів і аудіосигналів, в тому числі, керовані по інтерфейсу RS-422. У разі інтеграції в систему, пристрій може працювати спільно з відеоматріцей і здійснювати комутацію в інтервалі вертикального кадрового імпульсу, що гасить (тим самим, підтримуючи режим «аудіо за відео»).

Характеристики:

• входи: 8 цифрових аудіо, з контролем АЧХ, 110 Ом, клемні модульні роз'єми, трансформаторна розв'язка;
• виходи: 8 цифрових аудіо, з перетактірованіем, 110 Ом, клемні модульні роз'єми, трансформаторна розв'язка;
• частота дискретизації: 32, 44,1, 48, 96 кГц;
• регулювання: 22 сенсорних перемикача на передній панелі, RS-232, RS-485;
• настройка АЧХ: автоматичний до 200 мВ;
• джерело живлення: ~ 230 В, 50/60 Гц, макс. 20 ВА;
• маса: близько 3,5 кг;
• габарити (Ш * Г * В): 19 "x 7" x 1 U, встановлюється в стандартну 19 "стійку;
• в комплекті: кабель живлення, ПО для Windows®;
• стандарти: AES / EBU, IEC 958, S / PDIF і EIAJ CP340 / 1201;
• індикація: поточний стан комутатора на 7 світлодіодних індикаторах. Індикація наявності сигналу для кожного каналу (світлодіоди на передній панелі).
