Трансляційний підсилювач потужності PA-6348

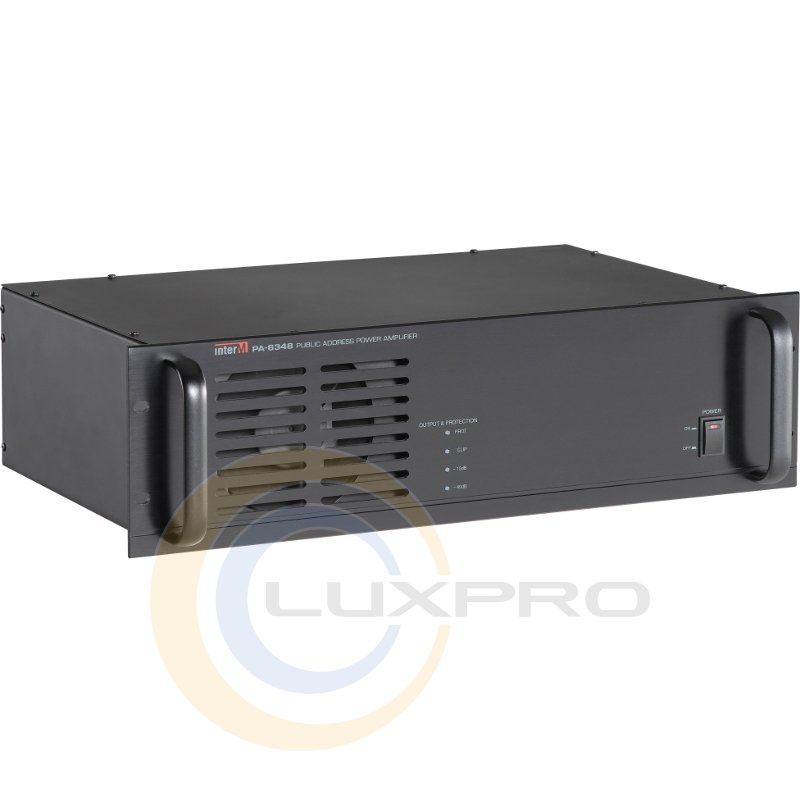

Підсилювач потужності PA-6348

Призначений для роботи в системах оповіщення і трансляції. Пристрій підсилює сигнал лінійного рівня до напруги 70 або 100В. Передбачена можливість підключення до підсилювача низкоомной навантаження.

Вихідний каскад підсилювача потужності працює в класі AB. Це забезпечує високу номінальну потужність при низькому коефіцієнті нелінійних спотворень, що є для аналогових підсилювачів хорошим показником коефіцієнта корисної дії.

Трансляційний підсилювач має розвинену і ефективний захист від перевантаження по входу і по виходу, від короткого замикання на лінії, від перевищення допустимої температури.

Блок PA-6348 розрахований на цілодобову роботу і має високу надійність.

У пристрої передбачені симетричний лінійний вхід для підключення джерел аудіо сигналу і симетричний лінійний вихід для можливості каскадного включення декількох підсилювачів. За допомогою регулятора на задній панелі встановлюється необхідний рівень вхідного сигналу. Це дозволяє уникнути спотворень, пов'язаних з обмеженням сигналу. За рахунок того, що вхід є балансним з роз'ємом типу XLR, забезпечується придушення перешкод, що наводяться на сполучному кабелі.

Живлення блоку PA-6348 здійснюється від мережі 220 В 50 Гц. Додатково передбачені клеми для підключення зовнішніх акумуляторних батарей резервного живлення. При зникненні напруги в мережі, підсилювачі автоматично перемикається на резервне живлення.

Характеристики:

• вихідна потужність: 480 Вт (1 кГц, THD <5%);
• вихід / імпеданс: 43.8 В / 4 Ом, 70 В / 10.2 Ом, 100 В / 20.8 Ом;
• рег-ка рівня вх. сигналу: -12 дБ ... 0 дБ;
• чутливість / імпеданс: 1 В / 10 кОм, балансний;
• смуга частот: 70 Гц ... 18 кГц (+1 / -3 дБ);
• відношення с / ш: більше 90 дБ;
• фільтр ВЧ: 400 Гц, -3 Дб;
• живлення: 230 В 50 Гц або +24 В;
• потр. потужність: 600 Вт (1/8 потужності); 900 Вт (1/3 потужності); 1450 Вт (макс.);
• розміри: 482 (ш) х132 (в) х280 (г) мм;
• вага: 22 кг.
