CD-програвач CD-S3000 Black

CD-програвач CD-S3000 Black

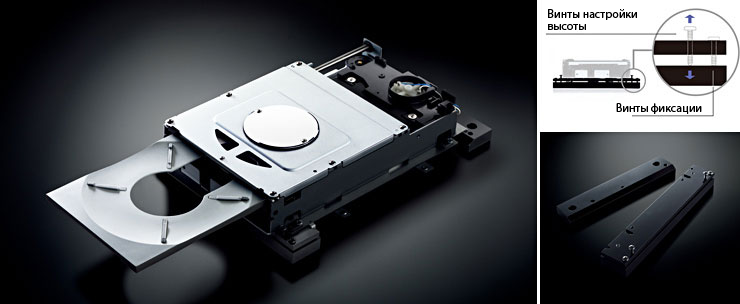

Оптимізований дисковод високої точності з жорстким кріпленням для ефективного придушення вібрації

Модель CD-S3000 створена з особливою ретельністю: прекрасні антивібраційні властивості, надточне зчитування сигналу - все для відтворення музики з максимально високою якістю.

Ми встановили новий дисковод з додатковим жорстким кріпленням для завантажувального механізму власної розробки Yamaha. Завдяки використанню спеціальних жорстких якорів спереду і ззаду завантажувальний механізм міцно тримається на підставі, і блокує зовнішню вібрацію. При цьому усувається вібрація, що викликається обертанням диска, і її вплив на друковану плату. Передній якір двошаровий, і має гвинтовий регулювальний механізм. Це дозволяє дуже точно відрегулювати горизонтальне положення завантажувального механізму в поздовжньому і поперечному напрямках. При складанні моделей CD-S3000 спочатку на підставі монтується приводний механізм, потім виконується скрупульозна регулювання для вирівнювання його по горизонталі.

Це демонструє щире прагнення Yamaha до ідеалу, хоча і вимагає багато сил і часу. В результаті усуваються найменші відхилення механізму, досягається стабільне обертання, і сигнал зчитується з високою точністю. Зниження навантаження на сервопривід, керуючий пристроєм зчитування, зводить до мінімуму вплив коливань величини струму на сигнал, забезпечуючи чисте звучання практично з повною відсутністю шумів. Крім того, пристрій включає жорстке шасі, яке утримує весь дисковод. Для лазерної головки, що зчитує дані, і приводного механізму, який забезпечує стабільне обертання диска, ми використовували тільки добірні матеріали.

Зчитування виробляється з дуже високою точністю, що допомагає досягти виключно чистого звучання.

Алюмінієвий завантажувальний механізм високої міцності

Лоток диска виготовлений з високоміцного алюмінію для зниження рівня вторинної вібрації, що виникає внаслідок резонансу диска і роботи високошвидкісного приводу для обертання диска. В результаті підвищена точність зчитування і знижений робочий шум механізму. Ця елегантна модель з розкішною текстурою передній панелі оснащена прецизійним, дуже м'яко працюючим механізмом відкривання / закривання лотка. Ми щосили прагнули зробити так, щоб шикарний зовнішній вигляд і чітка робота механіки повністю відповідали найвищим звуковим якостям апарату.

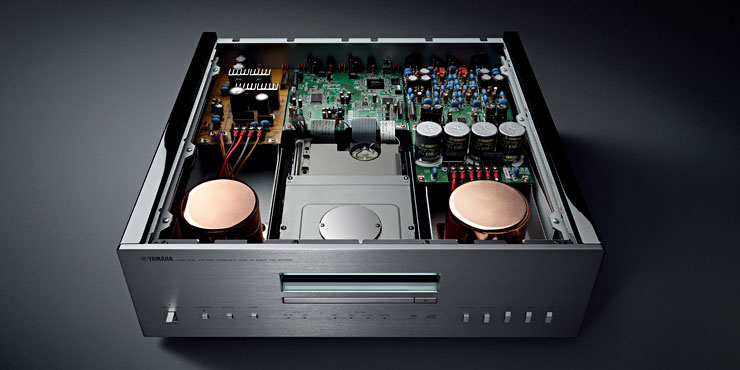

Міцну основу симетричній конструкції з противібраційний властивостями

Головне шасі, що підтримує завантажувальний механізм, зроблено максимально міцним, і за рахунок посилення всіх компонентів, підвищується стійкість і самого шасі. Фронтальна алюмінієва панель товщиною 7 мм також сприяє зміцненню всієї конструкції. Завантажувальний механізм з обертовими деталями змонтований в центрі, зліва розташовуються блок живлення і плата цифрової секції, праворуч - блок живлення і плата аналогової секції. Така компоновка утворює симетричну структуру з роздільними цифровий і аналогової секціями, і забезпечує ідеальну рівновагу. Нарешті, для зниження імпедансу до мінімуму днище, яке використовується в якості стандартного заземлення, має мідне покриття.

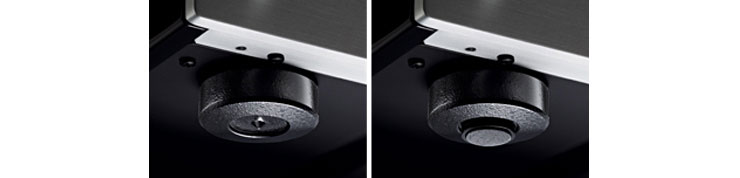

Амортизатори з шипами або прокладками

Амортизаційні опори - важлива деталь конструкції, призначена для придушення зовнішньої вібрації. В якості таких опор використовуються оригінальні металеві ніжки Yamaha. Їх можна доповнити додаються шипами або прокладками.

Роздільна конфігурація цифрових і аналогових ланцюгів

У конструкції CD-S3000 використана схема з двома силовими трансформаторами. В результаті досягнуто повне відділення цифровий і аналогових секцій від блоку живлення, і при цьому кожна з них має власний силовий трансформатор. Така ізоляція дозволила усунути спотворення звуку через перешкоди, що виникають між цифрової та аналоговими схемами в разі використання спільного блоку живлення. Тороїдальний трансформатор з малим магнітним розсіюванням знижує негативний вплив на сигнал, зчитування з диска, як в цифровий, так і в аналоговій секціях. Після ретельного аналізу на основі численних сеансів прослуховування ми вирішили помістити силовий трансформатор в корпус з мідним покриттям для зниження магнітного розсіювання і вібрації. В результаті покращилася деталізація і звучання стало більш ніжним, м'яким і навіть знайшло просторовість. Одна з основних завдань апаратів серії S3000 - достовірне і точне відтворення будь-яких, навіть самих тихих звуків музичних інструментів.

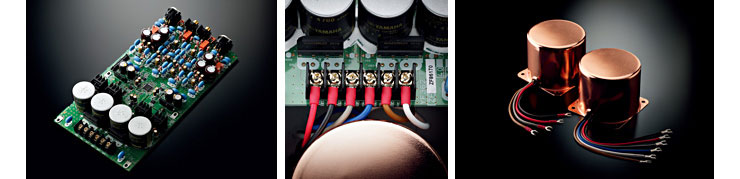

Цифрові / аналогові плати з вбудованими джерелами живлення

Блоки живлення усередині CD-S3000 з силовими трансформаторами і блоковими конденсаторами змонтовані безпосередньо на цифровий / аналогової платах. За основу прийнята оригінальна схемотехніка, що припускає використання інтегрованих схем блоків живлення. Гвинтове з'єднання між платами блоку живлення і відповідними платами сигналу, а також їх єдиний монтаж допомогли зменшити втрати з'єднання і знизити імпеданс. Крім того, для провідного з'єднання з самим трансформатором використані ті ж гвинтові клеми, що і в підсилювачі A-S3000, який призначений для роботи в парі з цим CD-програвачем. Гвинтове з'єднання, яке не потребує пайки, забезпечує надійний контакт і низький рівень імпедансу.

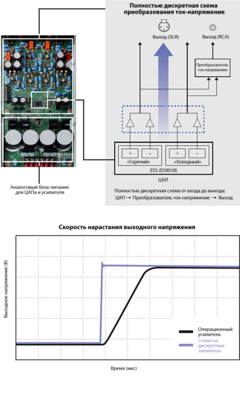

Схема перетворення струм-напруга однокаскадного конфігурації для прямого виводу аналогового сигналу

Для повного усунення втрат аудіосигналу в CD-S3000 використана інноваційна конфігурація аналогової схеми. Зазвичай з ЦАПа виводиться аналоговий сигнал, що проходить через схему перетворення струм-напруга многокаскадной конфігурації. Однак в CD-S3000 виведення сигналу здійснюється з використанням однокаскадного конфігурації на основі дискретної схеми перетворення струм-напруга. Така конфігурація з її високою швидкістю наростання вихідної напруги, на відміну від многокаскадной, зменшує втрати аудіосигналу і знижує рівень негативного зворотного зв'язку (ООС), сприяючи формуванню природного просторового звуку. Інші схеми після цапову є симетричними і марковані знаками плюс і мінус. Завдяки симетричному з'єднанню з безпотенційним симетричним підсилювачем A-S3000 досягається чисте звучання без втрат, які зазвичай виникають при передачі сигналу.

Високоефективний 32-біт Ц / А перетворювач

У CD-S3000 використаний ЦАП ES9018 виробництва ESS Technology, Inc.

Ми вибрали цю модель після ретельного аналізу всіх її достоїнств - не тільки за високоточну обробку 32-бітного аудіосигналу, а й за можливості обробляти великі обсяги аудіо, потужності звуку в нижньому регістрі та виключної чіткості в верхньому. Завдяки вбудованому тактового генератора ЦАП має функцію Jitter Eliminator, яка дозволяє виконувати Ц / А-перетворення з вкрай низьким рівнем джиттера. Вбудований в процесор 8-канальний ЦАП включає по два 4-канальних операційних підсилювача зліва і справа. Він забезпечує виключно високу якість вихідного сигналу з відмінним ставленням сигнал / шум, оскільки використовує схему аналогового перетворення симетричною кофигурации.

Вбудовані функції USB DAC

Беручи до уваги зростаючу популярність джерел аудіосигналу з високою роздільною здатністю, ми створили CDS3000 з високоякісним Ц / А-перетворенням і симетричним виходом для отримання максимальної віддачі від цих джерел. Вбудована в ЦАП функція USB дозволяє безпосередньо передавати цифровий аудіосигнал (з комп'ютера і т.п.) через інтерфейс USB.

У блоці USB DAC використана унікальна мікросхема, розроблена спеціально для Yamaha. Вона має вбудований тактовий генератор, і здатна здійснювати передачу сигналу з малим рівнем джиттера, а також прийом сигналу без синхронізації з тактовим генератором комп'ютера. Пристрій підтримує цифрові аудіосигнали із дозволом 192 кГц / 24 біт.

Драйвер Yamaha Steinberg USB ASIO 2.3

Для максимального використання переваг USB DAC модель CD-S3000 підтримує протокол ASIO 2.3. ASIO 2.3 є стандартом у сфері професійної роботи з цифровим звуком, оскільки забезпечує меншу затримку і більш високу пропускну здатність аудіо в порівнянні зі звичайними звуковими драйверами комп'ютерної операційної системи. Драйвер, який називається ASIO 2.3 Yamaha Steinberg USB Driver *, дозволяє з високою якістю відтворювати аудіофайли з комп'ютера.

* Драйвер доступний для безкоштовного завантаження з веб-сайту Yamaha.

Режим Pure Direct для підвищення якості аналогового звуку

Модель CD-S3000 має режим Pure Direct: під час відтворення аналогового аудіосигналу відключається дисплей і припиняє роботу цифровий вихід, в результаті чого підвищується якість звуку. Звучання стає більш теплим, природним і музичним - це додатково підвищує цінність симетричного з'єднання з підсилювачем A-S3000.

Завдяки ретельно продуманій конструкції і привабливому дизайну апарат нагадує музичний інструмент

Як і личить аудіотехніки високого класу, модель CD-S3000 зовні схожа на музичний інструмент: чиста гладка поверхня, не видно ніяких гвинтів. Кожен аспект конструкції і дизайну відображає високий рівень майстерності і відданість високій якості, властивому виробам компанії Yamaha - світового виробника музичних інструментів і обладнання. Для обробки корпусу CD-програвача використані передові технології, включаючи інтеграцію верхньої панелі і бічних дерев'яних панелей без зазорів. Зазор між лотком і поверхнею фронтальній панелі майже непомітний. Напівдзеркального скло дисплея вбудовано з такою точністю, що здається нерознімним елементом фронтальній панелі. Це надає виняткову елегантність апарату.

Зручний пульт дистанційного керування з приємною текстурою

Доданий пульт ДУ зроблений в тому ж стилі, що і алюмінієва панель програвача - лаконічний дизайн, інтуїтивно зрозуміле розташування кнопок і дуже приємна на дотик металева текстура. Крім вибору треків і управління відтворенням пульт дозволяє регулювати гучність і перемикати джерела сигналу на сумісному підсилювачі A-S3000.

Особливості:

1. Оптимізований дисковод високої точності з жорстким кріпленням для ефективного придушення вібрації;
2. Алюмінієвий завантажувальний механізм високої міцності;
3. Міцну основу симетричній конструкції з противібраційний властивостями;
4. Роздільна конфігурація цифрових і аналогових ланцюгів;
5. Цифрові / аналогові плати з вбудованими джерелами живлення;
6. Схема перетворення струм-напруга однокаскадного конфігурації для прямого виводу аналогового сигналу;
7. Високоефективний 32-біт Ц / А перетворювач;
8. Вбудовані функції USB DAC;
9. Драйвер Yamaha Steinberg USB ASIO 2.3;
10. Режим Pure Direct для підвищення якості аналогового звуку.

Характеристики:

• сумісність з типами дисків - SA-CD, CD, CD-R / RW (MP3, WMA) і USB-пристрої;
• вихідна потужність - 2 +/- 0,3 В (1 кГц, 0 дБ);
• відношення сигнал / шум - 116 дБ;
• динамічний діапазон - [CD] 100 дБ, [Super Audio CD] 110 дБ;
• гармонійні спотворення + шум (1 кГц) - [CD] 0,002% (1 кГц), [Super Audio CD] 0,002% (1 кГц);
• діапазон відтворюваних частот - [CD] 2 Гц-20 кГц, [Super Audio CD] 2 Гц-50 кГц (-3 дБ);
• габарити (ШхВхГ) - 435 x 142 x 440 мм;
• вага - 19,2 кг;
• колір / варіант обробки - Black / Piano Black.
