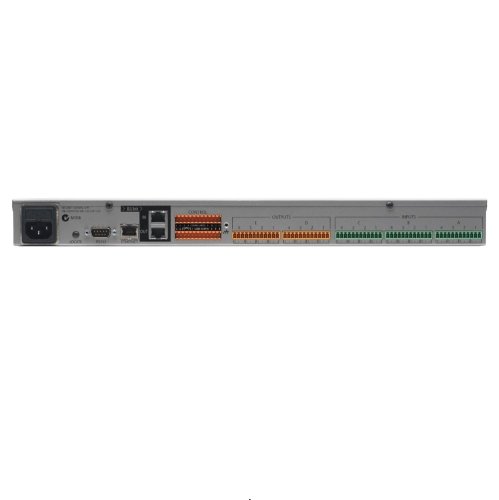

Комутаційна панель BLU-100 (EU)

Комутаційна панель BLU-100 (EU)

Комутаційна панель BLU-100 (EU). BLU-100 має відкриту архітектуру, яку повністю налаштовує HiQnet™ Audio Architect. Багата палітра об'єктів обробки та логіки, а також метод налаштування «перетягуванням» забезпечують просте та звичне середовище проектування.

Цей процесор має низькозатримувану, відмовостійку цифрову аудіошину з 48 каналів, яка використовує стандартне кабеля категорії 5e, що забезпечує відстань 100 м між сумісними пристроями. Волоконні медіаконвертери можна використовувати для збільшення відстані між пристроями до понад 40 км.

BLU-100 сумісний з усім сімейством Soundweb London, а його 48-канальна цифрова аудіошина представляє канали 1-48 більшої 256-канальної цифрової аудіошини при інтеграції з пристроями BLU-800, BLU-320, BLU-160, BLU-120 та BLU-BOB.

Аналогові входи забезпечують програмно-налаштоване посилення з кроком 6 дБ до +48 дБ на канал та програмно-вибірне фантомне живлення на канал.

Інформація про фантомне живлення, наявність сигналу та кліп для кожного каналу легко доступна без необхідності використання ПК завдяки чіткій світлодіодній індикації на передній панелі. Двонаправлена ​​функція пошуку дозволяє ідентифікувати пристрої як з HiQnet Audio Architect, так і всередині нього.

12 керуючих входів та 6 логічних виходів дозволяють інтегрувати BLU-100 з пристроями, сумісними з GPIO. Комплект інтерфейсу Soundweb London, вичерпна документація, яка детально описує, як системи Soundweb London можна інтегрувати зі сторонніми системами керування, входить до комплекту HiQnet Audio Architect.

BLU-100 та інші члени сімейства Soundweb London забезпечують основу ідеально налаштованої системної системи.

Характеристики:

• Аналогові входи: 12 електронно збалансованих на знімних гвинтових роз'ємах Phoenix Combicon;
• Мікрофонні/лінійні входи: Номінальне посилення 0 дБ, що електронно переключається до +48 дБ з кроком +6 дБ;
• Вхідний опір: 3,5 кОм;
• Максимальний рівень вхідного сигналу: +20 дБн при вхідному посиленні 0 дБ +8 дБн при посиленні 12 дБ;
• Коефіцієнт придушення синфазного сигналу: >75 дБ при 1 кГц;
• Вхідний шум (E.I.N.): <-128 дБн типово з джерелом 150 Ом;
• Фантомне живлення: 48 В номінальне, яке вибирається для кожного входу;
• Затримка АЦП: 37/Fs [0,77 мс за 48 кГц];
• Аналогові виходи: 8 електронно збалансованих на знімних гвинтових роз'ємах Phoenix/Combicon;
• Максимальний рівень вихідного сигналу: +19 дБн;
• Частотна характеристика: 20 Гц-20 кГц (+0,5 дБ/-1 дБ);
• Загальний коефіцієнт гармонічних спотворень: <0,01% від 20 Гц до 20 кГц, вихід +10 дБн;
• Динамічний діапазон: 108 дБ типово, 22 Гц-22 кГц незважений;
• Перехресні перешкоди: <-75 дБ;
• Вихідний опір: 40 Ом збалансований та 20 Ом незбалансований;
• Затримка ЦАП: 29/Fs [0,60 мс за 48k];
• Порти управління: 12 входів та 6 виходів;
• Вхідна напруга керування: від 0 до 4,5 В;
• Вхідний опір управління: від 4,7 ком до +5 В (2-провідний режим), >1 МОм (3-провідний режим);
• Логічна вихідна напруга: 0 або +5 без навантаження;
• Логічне вихідне опір: 440 Ом;
• Логічний вихідний струм: джерело 10 мА, 60 мА sink;
• Вихід сторожового таймера: роз'єм Phoenix/Combicon для стійкості до відмов;
• Струм опто-виходу: максимум 14 мА;
• Напруга, що витримується: максимум 80 В (вимк.);
• Послідовний опір: 220 Ом (ізольовано);
• Мережа управління:;
• Рознімання: роз'єм RJ45 Ethernet;
• Максимальна довжина кабелю: 100 м на кабелі категорії 5 між пристроєм та комутатором Ethernet;
• BLU link:;
• Роз'єми: 2 роз'єми RJ45 Ethernet;
• Максимальна довжина кабелю: 100 м на кабелі категорії 5e між пристроями;
• Макс. Кількість вузлів: 60;
• Затримка: 11/Fs [0,23 мс за 48k];
• Затримка наскрізної передачі: 4/Fs [0,08 мс за 48k];
• Потужність та розміри:;
• Напруга мережі: 100-240 В змінного струму, 50/60 Гц;
• Потужністьність: <55 ВА;
• Номінал BTU: <188 BTU/год;
• Діапазон робочих температур: від 0 º до 45 º C;
• Розміри (В x Ш x Г): 45 мм x 483 мм x 229 мм;
• Вага: 2,9 кг.
