Кабель витая пара BCT65S/1

Кабель витая пара BCT65S/1

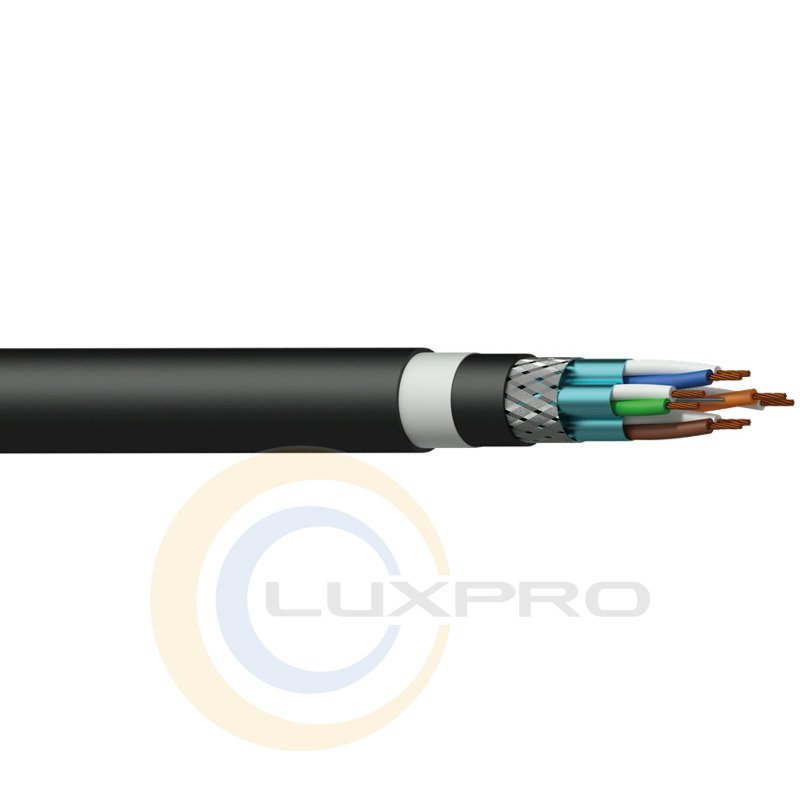

BCT65S/1 - витая пара категории CAT6A, S/FTP, 4х2х0,22 кв.мм (AWG 24), гибкая, негорючая. Гибкая оболочка HighFlex™. Диаметр кабеля 8,7 мм, цвет черный. Рабочие температуры: от -20 до +75°C. Четыре витых медных (OFC) пары сечением 0,22 кв.мм (AWG 24). Экранирование S/FTP (каждая пара в алюминиевой фольге с общей оплеткой). Пропускная способность – 500 МГц для 10GBase-T.

Особенности:

1. Разработан для профессионального использования в критически важных приложениях.
2. Подходит для сетей 10Base-T, 100Base-TX, 1000Base-T и 10GBase-T.
3. Совместим с Dante, CobraNet, EtherSound, HDBaseT и другими сетевыми протоколами для передачи AV-сигналов.
4. Двухслойная кабельная оболочка HighFlex™ (внутренний слой из жесткого ПВХ, внешний – из мягкого), благодаря которой кабель сохраняет упругость даже после множества циклов сматывания-разматывания.
5. Экранирование S/FTP (общий экран из луженой медной оплетки, индивидуальные экраны пар из алюминиевой фольги), высокая защищенность от внешних наводок.
6. 4 пары сигнальных жил калибра AWG 24.
7. Изоляция жил из вспененного полиэтилена.
8. Дренажный провод.
9. На оболочку нанесены метки длины, помогающие отмерять кабель при прокладке.
10. Размотка: 100 м на деревянной катушке.

Характеристики:

• тип кабеля: витая пара CAT6A S/FTP;
• внутренний проводник: чистая медь 7 x 0,20 мм (OFC);
• сечение проводника: 0,22 мм²;
• количество сигнальных жил: 8 (4 пары);
• изоляция: вспененный полиэтилен (Foamed PE) Ø1,32 мм;
• цвет изоляции: голубой, голубой/белый, оранжевый, оранжевый/белый, зеленый, зеленый/белый, коричневый, коричневый/белый;
• шаг навики: ≦30 мм;
• индивидуальный экран витой пары: алюминиевая фольга, 100% покрытие, 25% перекрытие;
• общий экран: луженая медная оплетка 10 x 12 x 0,08 мм, покрытие >80%;
• материал внутренней оболочки: жесткий ПВХ (PVC);
• диаметр внутренней оболочки: 7,2 мм;
• защитная пленка: фольгированный нетканый материал;
• материал наружной оболочки: мягкий ПВХ (PVC);
• цвет наружной оболочки: черный;
• диаметр наружной оболочки: 8,7 мм;

Электротехнические параметры:

• сопротивление жилы проводника постоянному току: не более 95 Ом/км;
• омическая асимметрия: 2%;
• электрическая емкость пары: ≦5,6 (нФ/100 м);
• емкостная асимметрия жила/экран: ≦160 (пФ/100 м);
• скорость распространения сигнала: 74%;
• разность задержки распространения сигнала: 25 (нс/100 м);
• диэлектрическая прочность: 1,5 кВ DC (1 мин.);
• волновое сопротивление: 100 Ом ±15 Ом;
• номинальное напряжение: 72 В;

Эксплуатационные характеристики:

• диапазон рабочих температур: от -20 до +75 °C (стационарная инсталляция) / от -15 до +60 °C (нестационарная инсталляция);
• радиус изгиба: 10 x внешних диаметров кабеля (стационарная инсталляция) / 12 x внешних диаметров кабеля (нестационарная инсталляция);

Соответствие стандартам:

• RoHS2 EU Directive 2011/65/EU;
• Reach EC 1907/2006;
• огнестойкость: IEC 60332-1;
• внутренняя/наружная прокладка: внутренняя (только внутри помещений);
• кабельные стандарты: ISO/IEC11801; IEC61156; UL444; ANSI/TIA-568-C.2;

Сфера применения: ЛВС, соединение блоков активного цифрового AV-оборудования.
