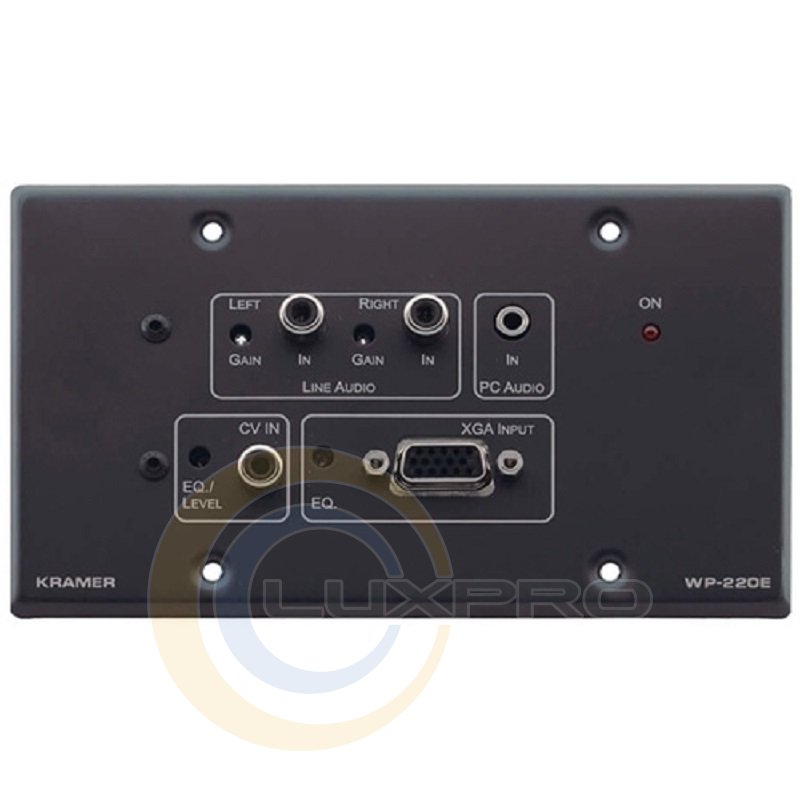

Усилитель WP-220E

Характеристики:

• входы: видеосигнал: 1 вход сигнала RGB (XGA): 0,7 В (75 Ом), строчные и кадровые синхроимпульсы ТТЛ-уровня, разъем HD15F; 1 вход композитного видеосигнала 1 В, 75 Ом, разъем RCA Аудиосигнал: 1 небалансный стереовход компьютерного аудиосигнала (3,5-мм «мини-джек»), 1 небалансный линейный стереовход (разъем RCA);
• выходы: видеосигнал: 1 выход сигнала RGBHV на 5 разъемах BNC: 0,7 В (75 Ом), строчные и кадровые синхроимпульсы ТТЛ-уровня; 1 выход композитного видеосигнала 1 В, 75 Ом, двухконтактный разъем аудиосигнал: 1 выход балансного компьютерного стереофонического аудиосигнала (клеммный блок), 1 балансный линейный стереовыход (клеммный блок);
• полоса пропускания сигнала на уровне –3 дБ: видеосигнал (при полной нагрузке): XGA — 500 МГц, композитный 490 МГц; Аудиосигнал: Более 100 кГц;
• развязка: видеосигнал: XGA и композитный — по постоянному току; Аудиосигнал: вход по переменному току, выход по постоянному току;
• дифференциальная фаза: XGA 0,2°, композитный 0,11°;
• дифференциальное усиление: XGA 0,3%, композитный 0,03%;
• К-фактор: XGA <0,1%, композитный <0,05%;
• отношение сигнал/шум: видеосигнал: XGA 74 дБ, композитный 75 дБ; Аудиосигнал: 73 дБ;
• регулировки: видеосигнал: XGA — компенсация АЧХ от 0 дБ до 4,5 дБ на 50 МГц, Аудиосигнал: уровень сигнала в линии от от –85 дБ до +6,2 дБ;
• источник питания: =12 В, 180 мА;
• масса: около 0,3 кг;
• габариты (Ш * Г * В): 6,9 см x 5,0 см х 11,4 см (Ш, Г, В);
• в комплекте: источник питания;
• коэффициент второй гармоники (канал звука): 0,002%;
• коэффициент нелинейных искажений аудиотракта + шум: 0,028%;
• максимальный размах выходного сигнала: видеосигнал: 2 В; Аудиосигнал: 7 В;
• перекрестные помехи при наихудших условиях: видеосигнал: XGA –65 дБ, композитный –65 дБ; Аудиосигнал: –78 дБ.
