Акустическая система EVH-1152D/43-WHT

Акустическая система EVH-1152D/43-WHT

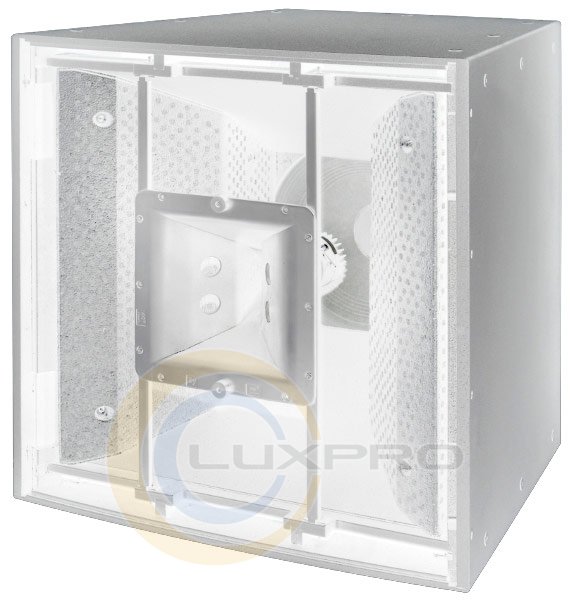

EVH-1152D/43-WHT — это АС с 15" вуфером SMX 2151, 3‑дюймовым компрессионным драйвером DH7N и рупором с различными углами раскрытия. Система "D" имеет лучшие динамические характеристики, по сравнению с аналогичной системой "S", хотя их максимальные показатели мощности и звукового давления одинаковы. Это достигается применением 3-дюймового компрессионного драйвера DH7N, бóльшая мощность которого позволяет системе производить звук более высокой чёткости при таком же низком уровне искажений.

Характерной особенностью АС данной серии является то, что НЧ звено этой акустической системы нагружено на крупный СЧ волновод с площадью сечения 25 кв. дюймов. Оба рупора (ВЧ и НЧ) расположены на одной акустической оси. СЧ волновод согласует направленности ВЧ и НЧ составляющих сигнала и обеспечивает контроль общей диаграммы направленности всей АС вплоть до 500 Гц. Это даёт высокую разборчивость и прозрачность звучания.

СЧ волноводные контуры могут быть отсоединены с целью их поворота, чтобы обеспечить соответствие раскрытию поворачиваемого ВЧ рупора. НЧ динамик, нагруженный на рупор, является основой высокой чувствительности АС серии EVH™, которая на 6 дБ превосходит аналогичные системы с фронтальной нагрузкой. Эти конструктивные особенности позволяют направлять больше звука на зрителей и меньше звука на отражающие поверхности помещения.

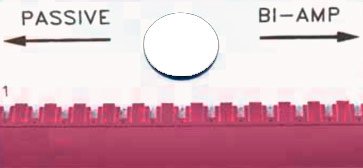

С серии EVH™ являются исключительно эффективным выбором для озвучивания помещения любого размера с большим временем реверберации, превышающим 2.5 с. Система EVH‑1152D может использоваться как в Full‑range, так и в Bi‑Amp режимах. Выбор режима осуществляется посредством специальной платы переключения EVH‑EVF Switch Card, расположенной на задней панели. Этот же интерфейс может быть использован в качестве точки доступа для подключения тестовой платы EVI‑AC (EV‑Innovation Access Card). Эта плата предназначена для тестирования НЧ, ВЧ динамиков и цепей защиты без необходимости разбирать корпус АС.

Наряду с режимом Bi‑Amp, система EVH‑1152D может превосходно работать и в режиме Full‑range благодаря встроенному кроссоверу 4 порядка (с крутизной 24 дБ на октаву) с цепями эквализации. Кроссовер обеспечивает мягкие переходные процессы в вокальном диапазоне частот, линейность характеристик и защиту компонентов для долгой и надёжной эксплуатации. Использование встроенного кроссовера устраняет необходимость использовать устройство обработки сигнала и дополнительные каналы усилителя.

Характеристики:

• частотный диапазон (‑3 дБ): 60 - 17 000 Гц;
• частотный диапазон (‑10 дБ): 50 - 20 000 Гц;
• тип системы: пассивная;
• мощность RMS - общая, Biamp (НЧ/ВЧ): 500, (400 / 75) Вт;
• мощность пиковая - общая, Biamp (НЧ/ВЧ): 2000, (1600 / 300) Вт;
• чувствительность, 1Вт/1м - Общая, Biamp (НЧ/ВЧ): 106, (107 / 114) дБ;
• максимальное звуковое давление - Общее, Biamp (НЧ/ВЧ): 139, (139 / 139) дБ;
• импеданс: 8 Ω;
• угол раскрытия Г° x В°: 40° x 30°;
• динамики (НЧ/ВЧ): 15" (SMX 2151) / 3" (DH7N);
• габаритные размеры (В x Ш x Г), мм: 769 x 767 x 680 мм;
• масса (нетто): 66.1 кг.
