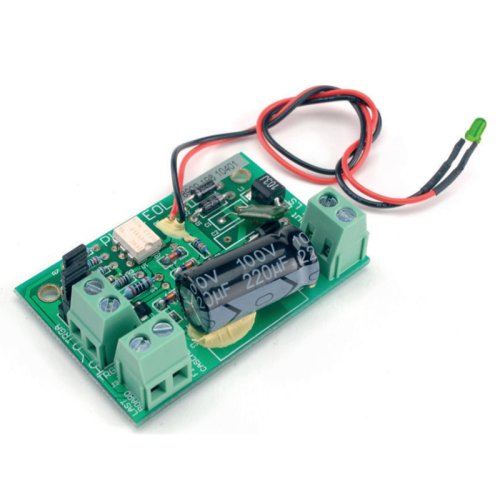

Плата контроля линии громкоговорителей PLN-1EOL
Платы контроля линий PLN-1EOL системы Bosch Plena представляет собой печатную плату, предназначенную для обнаружения контрольного сигнала 20 кГц, генерируемого контролируемой системой голосового и аварийного оповещения. После обнаружения сигнала 20 кГц (контрольного) свыше 5 В она активирует переключатель без напряжения, а также светодиодный индикатор для визуального подтверждения операции.

Функции

Платы контроля линий Plena определяют наличие тонового сигнала на линии громкоговорителя. Плата подключается к концу линии громкоговорителя и обнаруживает контрольный сигнал 20 кГц. Это пилотный сигнал всегда присутствует в линии: при воспроизведении фоновой музыки, при трансляции объявления и при отсутствии полезного сигнала. Сигнал 20 кГц не слышен и имеет очень низкий уровень (-20 дБ). При обнаружении контрольного сигнала загорается светодиодный индикатор и замыкается контакт на плате. При отсутствии контрольного сигнала контакт размыкается, а светодиодный индикатор гаснет. При установке платы на конце линии громкоговорителей контролируется вся линия. Присутствие контрольного сигнала не зависит от количества громкоговорителей в линии, нагрузки на линию или емкостного сопротивления линии. Контакт может быть подключен к системе голосового оповещения, например, Bosch Voice Alarm System, для обнаружения неисправностей в линии громкоговорителя и сообщения о них.

К одному входу могут быть последовательно подключены несколько плат контроля линий. Это позволяет осуществлять мониторинг линии громкоговорителя с несколькими ветвями.

Поскольку фоновая музыка содержит также контрольный сигнал 20 кГц, нет необходимости прерывать фоновую музыку.

Особенности:

Обнаружение контрольного сигнала на линиях громкоговорителей 100 В.

Индикация контрольного сигнала при помощи переключателя без напряжения 200 В 1 А и светодиодного индикатора.

Встроенные резисторы 10 кОм для дополнительного контролируемого подключения.

Конфигурация «последовательная цепочка» для мониторинга нескольких зон на одном входном контакте.

Подходит к встроенным кронштейнам некоторых громкоговорителей Bosch.

Характеристики:

электрические характеристики:

вход - 1х;

напряжение - линия громкоговорителя 100 В;

порог обнаружения - 5 - 50 В при 20 кГц;

выход - 2 x;

индикатор - красный светодиодный индикатор;

контакт - отказоустойчивый нормально замкнутый.;

двухполюсный МОП-переключатель 250 В. 190 мА макс.;

порог обнаружения* - 5 - 50 В при 20 кГц (контакт и индикатор);

механические характеристики:

размеры (В x Ш x Д) - 17 x 60 x 40 мм;

вес - Приблиз. 40 г;

установка - WLS II;

условия эксплуатации:

рабочая температура - от -10 ºC до +55 ºC;

температура хранения - от -40 ºC до +70 ºC;

относительная влажность - <95%.

* Пороговые значения для индикатора и переключателя могут незначительно отличаться.
