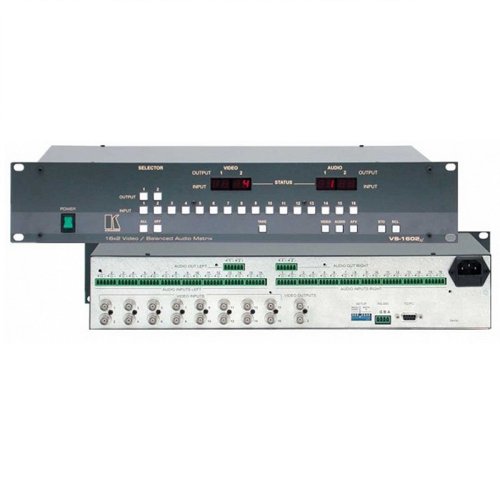

Коммутатор VS-1602xl

Коммутатор VS-1602xl

Устройство VS-1602xl имеет множество дополнительных функций. Задержка сигнала аудио позволяет коммутировать аудио независимо от изображения. В памяти можно сохранить шесть предустановок для получения быстрого доступа к часто используемым конфигурациям. Функция TAKE позволяет разместить несколько коммутаций в очереди, а затем активировать их одним нажатием кнопки. В комплект входит новое программное обеспечение для Windows®. Управление осуществляется кнопками на передней панели, по интерфейсам RS­-232 и RS-­485. Устройство выполнено в прочном и надежном корпусе и размещается в стандартной 19” стойке, занимая высоту 2U. Благодаря полосе пропускания 200 МГц оно являются полностью прозрачным элементом на пути прохождения сигнала.

Характеристики:

• входы: 16 видео композитных, 1 В/75 Ом, разъемы BNC. 16 аудио стерео симметричных (либо несимметричных), +4 dBm/47 кОм, клеммные модульные разъемы;
• выходы: 2 видео композитных, 1 В/75 Ом, разъемы BNC. 2 аудио стерео симметричных (либо несимметричных), +4 dBm/50 Ом (макс. 20 В), клеммные модульные разъемы;
• коммутация: в интервале вертикального кадрового гасящего импульса;
• полоса пропускания видеосигнала: 200 МГц на уровне –3 дБ;
• дифференциальная фаза: менее 0,04°;
• дифференциальное усиление: менее 0,04%;
• К-фактор: менее 0,05%;
• отношение видеосигнал/шум: 73 дБ;
• перекрестные помехи (видео): менее 60 дБ на частоте 5 МГц;
• коэффициент гармоник: 0,021% (1 В, 1 кГц);
• нелинейность: менее 0,05%;
• полоса пропускания аудиосигнала: 100 кГц на уровне –3 дБ;
• отношение аудиосигнал/шум: 82 дБ невзвешенный (1 В);
• регулировки: ручные, порты RS­-232 и RS­-485;
• 2-я гармоника: 0,004%;
• источник питания: ~230 В, 50/60 Гц, 10 ВА;
• масса: около 3,4 кг;
• габариты (Ш * Г * В): 19” x 7” x 2U; устанавливается в стандартную 19” стойку;
• в комплекте: сетевой шнур, ПО для Windows®, нуль­-модемный адаптер.
