Коммутатор VP-23

Коммутатор VP-23

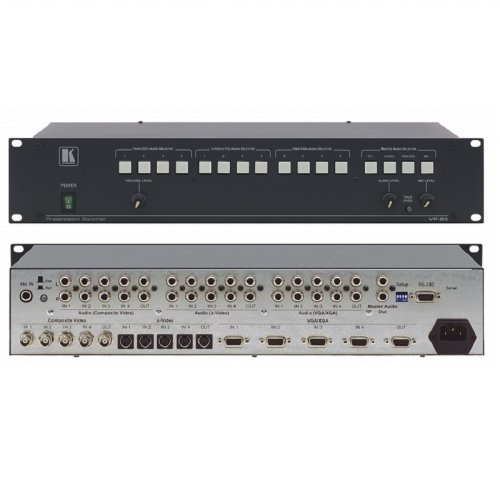

Прибор VP-23. Дополнительная секция коммутации аудио переключает один из заранее выбранных аудиовходов с других секций коммутации на отдельный выход. Она позволяет добавить дополнительный микрофонный канал посредством коммутации, микширования или наложения аудио. На передней панели расположены регуляторы уровня выходного сигнала VGA/XGA, сигнала аудио и сигнала микрофона, а также - контроля АЧХ.

Характеристики:

• входы: 4 VGA/XGA, раз-ы HD15F. 4 S-video, 1 В (Y), 0,3 В (C)/75 Ом, раз-ы 4-pin. 4 видео композ., 1 В/75 Ом, раз-ы BNC. 12 аудио (по 4 для каж. типа видеосигнала), +4 dBm/50 кОм, раз-ы RCA. 1 микроф., 3 мВ/10 кОм, конденсаторный/динамический;
• выходы: 1 VGA/XGA. 1 S-­video, 1 В (Y), 0,3 В (C)/75 Ом, разъем 4­-pin. 1 видео композитный 1 В/75 Ом, разъем BNC. Каждый выход связан с соответствующим звуковым стереоканалом: +4dBm/150 кОм. 1 аудио (основной), +4 dBm/150 Ом;
• полоса пропускания сигнала: XGA/VGA: 315 МГц, S-­video (Y): 260 МГц, видео композитный: 470 МГц, аудио: 100 кГц на уровне –3 дБ;
• максимальный уровень выходного сигнала: видео – 2,1 В, аудио – 27 В;
• дифференциальная фаза: менее 0,05°;
• дифференциальное усиление: енее 0,07%;
• отношение сигнал/шум: видео: 75 дБ, аудио: 75 дБ/1 В;
• регулировки: 16 переключателей, порт RS­-232. Контроль уровня VGA/XGA – +4 дБ, аудио – +6 дБ, микрофон – до +49 дБ;
• источник питания: ~230 В, 50/60 Гц, 16 ВА;
• масса: около 3,6 кг;
• габариты (Ш*Г*В): 19” x 7” x 2U, устанавливается в стандартную 19” стойку;
• в комплекте: сетевой шнур, ПО для Windows®.
