Коммутатор VS-61YC

Коммутатор VS-61YC

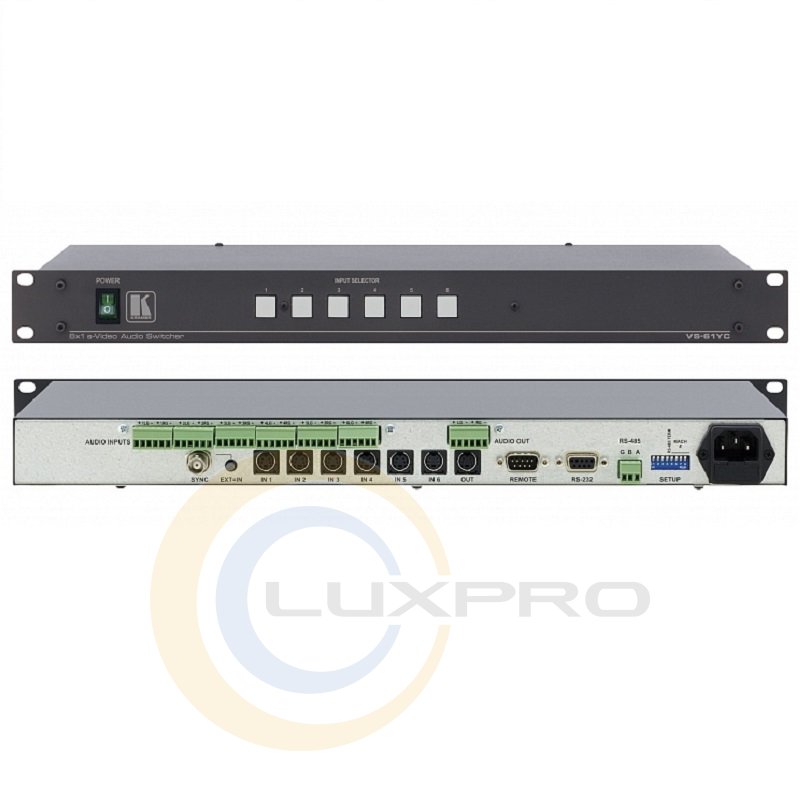

Управление осуществляется при помощи кнопок на передней панели, по интерфейсам RS-232, RS-485, а также ДУ замыканием контактов. VS-61YC имеет раздельные входы для сигналов введения и синхронизации (СЧП), что позволяет синхронизировать его взаимодействие с другими устройствами в студии. Коммутатор выполнен в прочном и надежном корпусе и устанавливается в стандартную 19” стойку, занимая высоту 1 U. Благодаря широкой полосе пропускания (для видео - около 250 МГц, для аудио - более 100 кГц) он является полностью прозрачным элементом на пути прохождения сигнала.

Характеристики:

• входы:6 S­-video, 1 В/75 Ом (Y), 0,3 В/75 Ом (C), разъемы 4-­pin, 6 аудио стерео симметричных, +4 dBm/10 кОм, клеммные модульные разъемы;
• выходы:1 S­-video, 1 В/75 Ом (Y), 0,3 В/75 Ом (C), разъем 4­-pin, 1 аудио стерео симметричный, +4 dBm/50 Ом, клеммный модульный разъем;
• тип входа: открытый;
• полоса пропускания сигнала на уровне: -3 дБВидео: 250 МГц, аудио: 100 кГц;
• максимальный уровень выходного сигнала: видео: 3,8 В, аудио: 18 В;
• дифференциальная фаза: менее 0,05°;
• дифференциальное усиление: менее 0,06%;
• К-фактор: менее 0,05%;
• отношение сигнал/шум: видео: 77,2 дБ, аудио: 87 дБ;
• перекрестная помеха: видео: –62,5 дБ (5 МГц), аудио: –81,6 дБ (1 кГц);
• коэффициент гармоник: + шум0,091%;
• 2-я гармоника: 0,023%;
• управление: ручное, RS-­232, RS­-485;
• источник питания: ~230 В, 50/60 Гц, 20 ВА;
• масса: около 2,7 кг;
• габариты (Ш*Г*В): 19” x 7” x 1U, устанавливается в стандартную 19” стойку;
• в комплекте: сетевой шнур, нуль-­модемный адаптер, управляющее ПО.
