Коммутатор VS-55YC

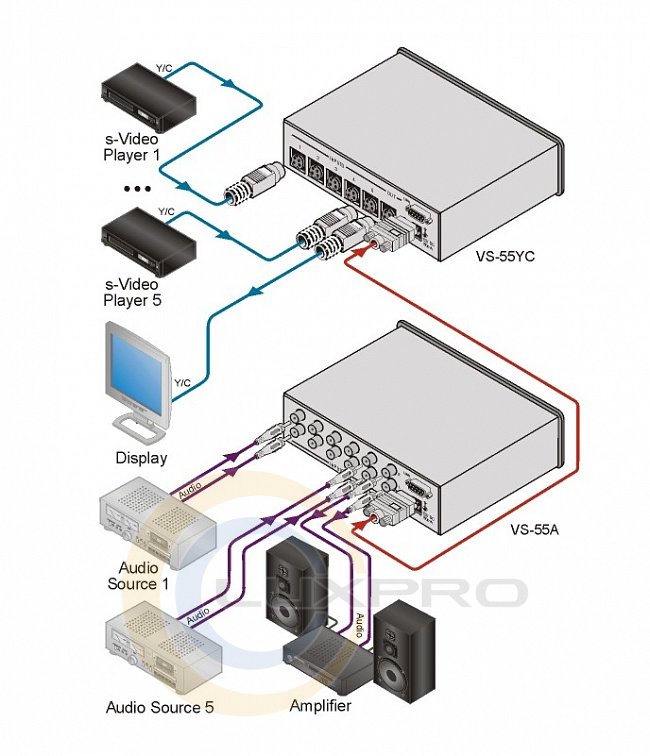

Разъем LINK предназначен для формирования системы коммутации с помощью коммутатора аудио сигналов VS-55A. Разъем EXT позволяет объединять несколько модулей VS-55YC в более разветвленные коммутационные системы. Например, объединение двух модулей позволяет получить коммутатор 10:1, трех - 15:1 и т.д. В комплект входит внешний источник питания 12 В. Также может использоваться блок питания VA-50P (опция), который обеспечивает электропитание до 6 устройств Kramer, рассчитанных на 12 В. Два модуля VS-55YC устанавливаются в стандартную 19” стойку с помощью комплекта RK-50RN (занимаемая высота - 1U).

Характеристики:

• входы: 5 S­-video, 1 В/75 Ом (Y), 0,3 В/75 Ом (C), разъемы 4-­pin;
• выходы: 1 S­-video, 1 В/75 Ом (Y), 0,3 В/75 Ом (C), разъем 4­-pin;
• коммутация: в интервале кадрового гасящего импульса (вход №1);
• полоса пропускания сигнала (Y): 120 МГц на уровне –3 дБ;
• максимальный уровень выходного видеосигнала: 1,4 В/75 Ом (Y);
• дифференциальная фаза: 0,07°;
• дифференциальное усиление: 0,03%;
• К-фактор: менее 0,05%;
• отношение видеосигнал/шум (Y): выше 78 дБ;
• регулировки: 5 сенсорных кнопок на передней панели, ДУ замыканием контактов (через разъем LINK);
• источник питания: 12 В, 125 мА;
• масса: около 0,64 кг;
• габариты (Ш*Г*В): 16,5 х 12 х 4,5 см;
• опции: адаптер RK-­50RN для установки в стандартную 19” стойку;
• в комплекте: источник питания 12 В.
