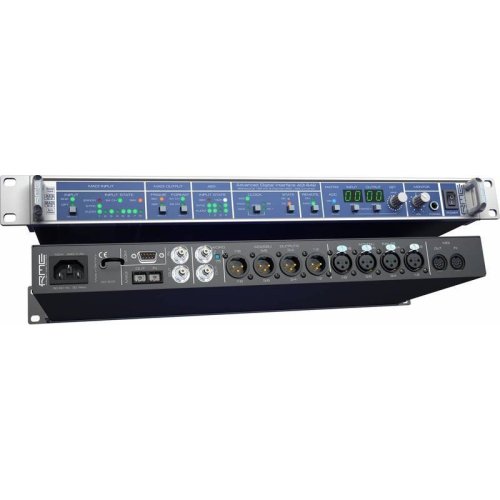

Конвертер ADI-642

Конвертер RME ADI-642

RME ADI-642 - конвертер из форматов MADI в AES и наоборот и является последним дополнением, к весьма успешной, серии RME MADI. Среди других отличительных особенностей, RME ADI-642 может служить в качестве идеального AES / EBU интерфейса для Hammerfall DSP MADI c картой PCI. А наиболее выдающейся особенностью является простоту в использовании 72х72 матрицы маршрутизации, с помощью которой можно назначить отдельный канал входа на каждый канал выхода, что позволяет свободно конфигурировать все 64 MADI канала и 8 AES каналов.

Xарактеристики:

• Schematic View;
• входной MADI: 1 х BNC, 1-кратным оптическим;
• выходной MADI: 1 х BNC, 1-кратным оптическим;
• входной AES / EBU: 4 х XLR, электрически изолированный, высокочувствительный входной каскад (<0,3 Vpp), SPDIF совместим;
• выходной AES / EBU: 4 х XLR, сбалансированный трансформатор, 5 Vpp;
• входной word clock: BNC, цепи сигнала адаптации ( 1,2 Vpp);
• выходной word clock: BNC, низкой импеданс сопротивления, 4 Vpp в 75 Ом;
• MIDI вход и выход: с помощью двух 5-контактных DIN разъемов;
• синхронизация источников: MIDI, AES, Word Clock, внутренние;
• Vari pitch: от входного сигнала или Word Clock;
• частоты дискретизации: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц, переменной (синхронизации / Word Clock);
• частота дискретизации диапазон: MIDI: 32 - 192 кГц, Word Clock: 27 кГц - 200 кГц, AES: 28 кГц - 200 кГц;
• Jitter: внутренние часы <1 нс, внешние часы <1 нс;
• Jitter подавления: > 30 дБ (2,4 кГц);
• Jitter чувствительность: все ФАПЧ работают безошибочно даже при 100 нс;
• питание: внутренний режим переключения PS, 100 В - 240 В AC, 20 Вт.
