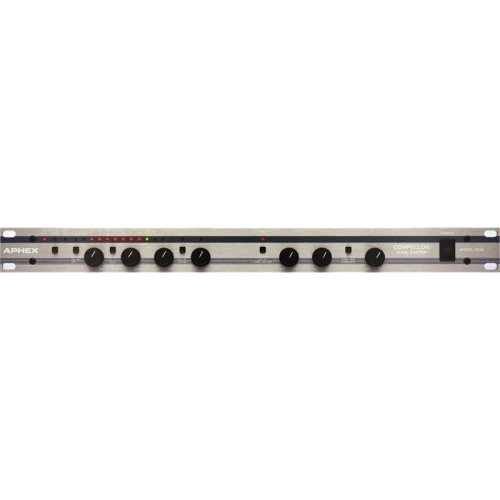

Интерфейс 323A

Интерфейс 323A

Характеристики:

• вход:
• разъем: 3-контактное гнездо XLR, 1-земля, 2-горячий, 3-холодный;
• тип: Бестрансформаторный, дифференциальный, серво-балансный пассивный, радиочастотный фильтр 4-го порядка;
• импеданс: 22кОм балансный, 11кОм небалансный Такой же Такой же;
• номинальный уровень: +8dBu +4dBu -10dBV (-7.8dBu);
• максимальный входной уровень: +27dBu +25dBu +10.8dBV (+13dBu);
• коэффициент ослабления синфазного сигнала: >90dB/100Hz, >70dB/1kHz, >50dB/20kHz Такой же Такой же;
• выход:
• разъем: 3-контактное гнездо XLR, 1-земля, 2-горячий, 3-холодный;
• тип: Бестрансформаторный, дифференциальный серво-балансный (можно использовать как несимметричный без потери в 6 dB);
• импеданс: 65 Ом балансный/небалансный (Номинальный импеданс нагрузки: 600 Ом или выше);
• максимальный выходной уровень несимметричный:+26 dBu +25 dBu +10.8 dBV (+13dBu);
• максимальный выходной уровень симметричный:+21 dBu +20 dBu +10.8 dBV (+13dBu);
• аудио характеристики:
• частотная характеристика:
• 1dB от 10Гц до 65кГц Такая же Такая же;
• гармонические и шумовые помехи при единичном усилении без спада усиления:
• спад усиления в 10dB, Перекрестные помехи на 20кГц;
• динамический коэффициент гармонических искажений:
• коэффициент гармонических искажений (максимальный выходной уровень);
• интермодуляционные искажения (максимальный выходной уровень);
• 64dBu - 67dBu - 78dBu;
• 68dBu - 74dBu - 81dBu;
• 60dBu - 65dBu - 70dBu;
• .05% Такой же Такой же;
• .025% Такой же Такой же 12% 13% 4%;
• системные функции:
• компрессор, частотно-зависимый левеллер, пиковый лимитер, Dynamic Verification Gate (DVG), Dynamic Recovery Computer (DRC), сайленс-гейт, расширение стереобазы;
• пороги (0 VU, когда ручка DRIVE повернута по часовой стрелке до упора);
• компрессор: На 30dB ниже номинального уровня;
• левеллер: На 30dB ниже номинального уровня;
• лимитер: На 12dB выше номинального уровня;
• коэффициенты;
• компрессор: От 1.1:1 до 3:1 в зависимости от программы;
• левеллер: 20:1;
• лимитер: > 30:1;
• время атаки (Для спада усиления в 20dB);
• компрессор: От 5 до 50мсек в зависимости от программы;
• левеллер, быстрый алгоритм: 20Гц=3сек>1кГц=1.5сек частотно-зависимый левеллер (FDL);
• левеллер, медленный алгоритм: 20Гц=10сек>1кГц=5сек частотно-зависимый левеллер (FDL);
• лимитер: 1мкс;
• время восстановления (Для восстановления сигнала после спада на 20dB);
• компрессор: От 200 мсек до 1 сек в зависимости от программы;
• левеллер, быстрый алгоритм: 3 сек;
• левеллер, медленный алгоритм: 10 сек;
• лимитер: 200 мсек;
• другие технические характеристики:
• гнездо для подключения питания: сетевой разъем в виде стандартной розетки IEC с селектором напряжений и фильтром радиопомех;
• питающее напряжение: 100-120-220-240В, 50 – 60 Гц;
• потребляемая мощность: 20 Вт;
• габариты: ширина 19”, высота 1.75”, общая глубина 10.125”, глубина за лицевой панелью 9.25”.
