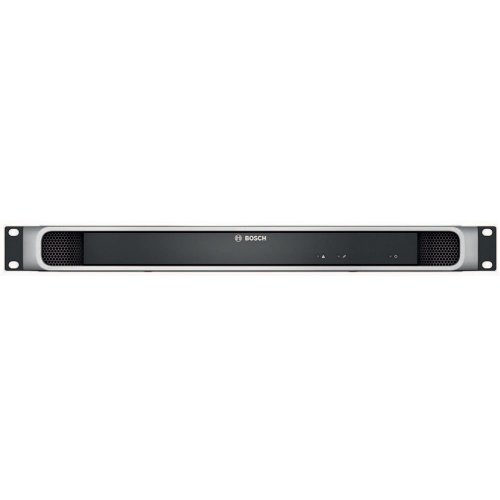

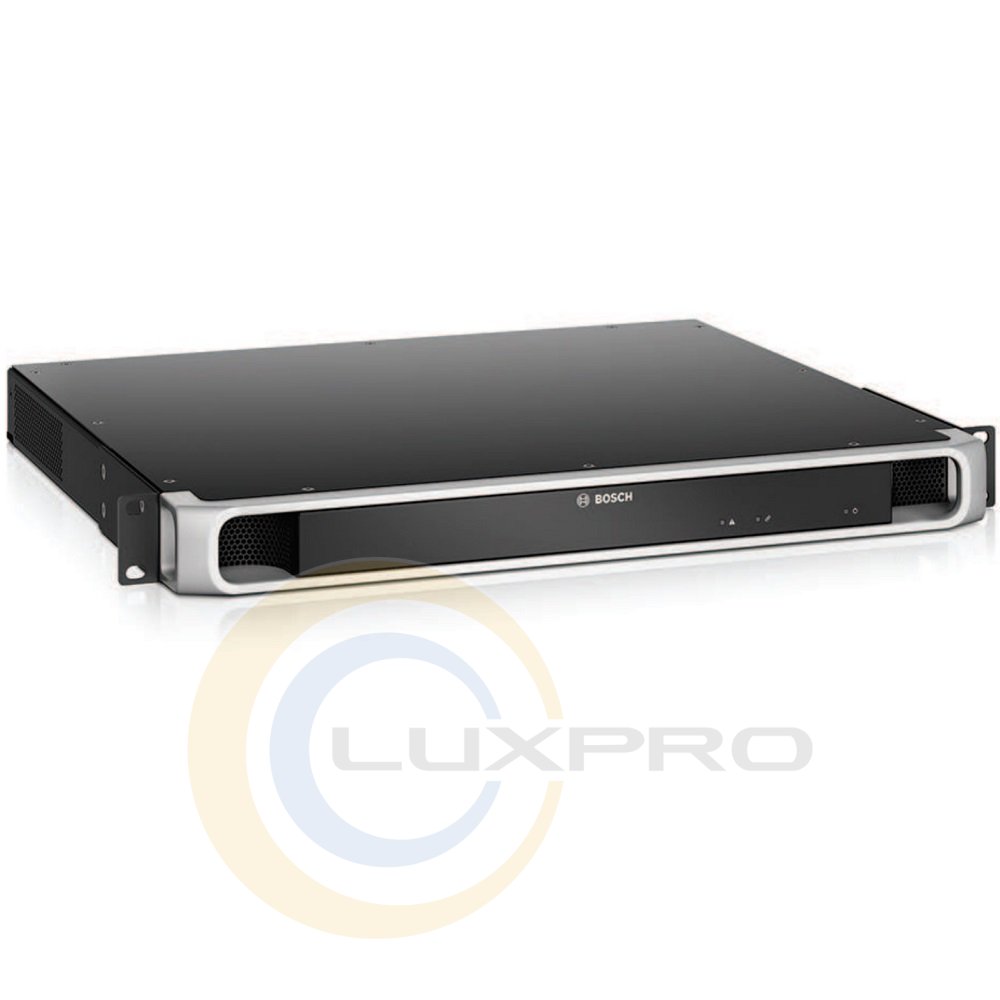

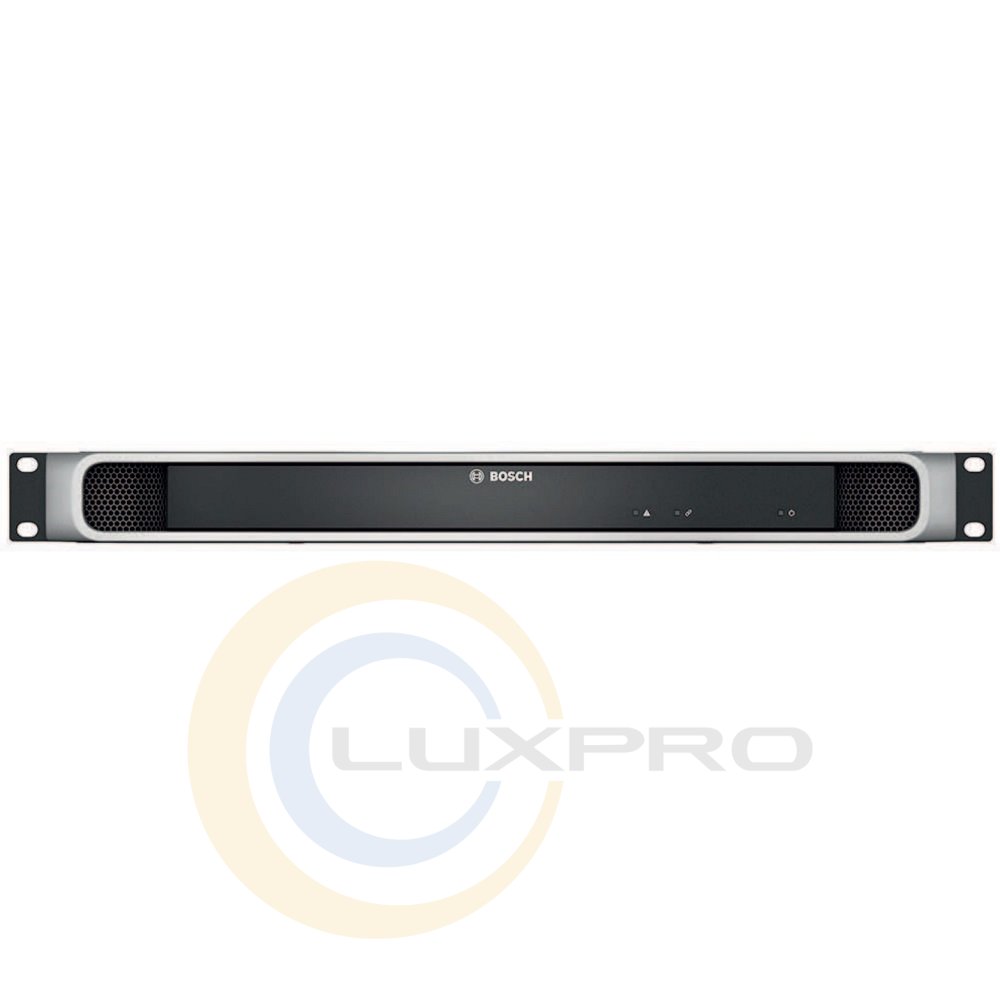

Контроллер системы PRA-SCL

Контроллер системы PRA-SCL

PRA-SCL — самая мощная версия в линейке системных контроллеров. Системный контроллер управляет всеми функциями системы речевого и аварийного оповещения PRAESENSA. Он служит для маршрутизации аудиоподключений между сетевыми источниками аудиосигнала и пунктами назначения PRAESENSA. Он осуществляет мониторинг и воспроизведение сообщений и сигналов, хранящихся во флэш-памяти и инициируемых по расписанию либо запускаемых вручную с вызывной станции или ПК. Он управляет маршрутизацией потоков фоновой музыки, служебных и тревожных вызовов на основе занятости зоны и уровня приоритета. Контроллер также собирает все сведения о состоянии устройств, подключенных к системе, управляет журналом событий и сообщает о неисправностях. Системный контроллер подключается к сети через OMNEO и получает питание пост. тока от многофункционального источника питания со встроенным резервированием батареи и поддерживает как централизованную, так и децентрализованную топологии. Подключения к другим устройствам в системе осуществляются с помощью встроенного 5-портового коммутатора с поддержкой RSTP. Встроенный веб-сервер позволяет осуществлять конфигурацию системы при помощи браузера.

Управление системой и маршрутизация аудиосигналов

• Возможность управления системой с подключением до 250 устройств и обслуживанием более 500 зон.

• Встроенная поддержка сетей с одной подсетью, с дополнительной поддержкой подключаемых топологий с несколькими подсетями.

• Динамическое распределение нескольких одновременно работающих аудиоканалов для снижения пропускной способности сети; аудиоподключения создаются при трансляции вызова или сообщения и освобождаются сразу же после завершения.

• Безопасные подключения благодаря стандарту Advanced Encryption Standard (AES128) для аудиоданных и Transport Layer Security (TLS) для управляющих данных.

• Приемник для аудиоканалов Dante или AES67 для приема аудиоданных от внешних источников, с динамической перемаршрутизацией на открытые или защищенные каналы OMNEO.

• Интерфейс SIP/VoIP для телефонной связи и передачи аудио в PRAESENSA и управления из сторонних систем.

• Внутреннее хранилище для сообщений и сигналов; может воспроизводиться до восьми объявлений одновременно.

• Внутренние часы реального времени для запланированных событий и создания временных меток событий; поддержка протокола Network Time Protocol (NTP) с автоматическим переходом на летнее время (DST).

• Журнал внутренних системных событий и отказов.

• Сетевой интерфейс управления для сторонних приложений.

• Встроенный веб-сервер для конфигурации и управления файлами при помощи браузера.

• Опция двух резервных контроллеров системы обеспечивает максимальную работоспособность системы в областях применения со сложными задачами.

• При оснащении лицензией PRA-LSCRF на запись и переадресацию вызовов восемь записывающих и проигрывающих устройств позволяют накапливать вызовы и сдвигать их по времени. Качество звука

• Передача аудиосигналов по IP с помощью OMNEO, интерфейса для высококачественного цифрового аудиосигнала от Bosch, совместимого с Dante и AES67; частота дискретизации 48 кГц с размером 24-бит.

• Сообщения и сигналы хранятся в виде wav‑файлов высокой четкости без сжатия. Контроль

• Контроль сохраненных сообщений и звуковых сигналов.

• Контроль целостности данных, специфичных для места установки.

• Внутренние таймеры самоконтроля для обнаружения и устранения ошибок обработки.

• Информация о неполадках и проблемах всех системных устройств собирается, передается и регистрируется. Устойчивость к ошибкам

• Восемь системных контроллеров можно настроить для работы в парах в режиме резервирования.

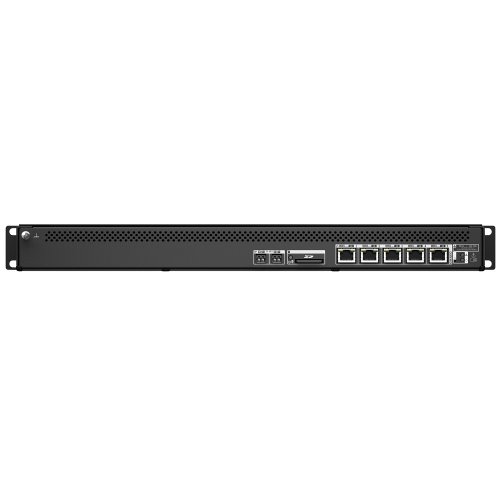

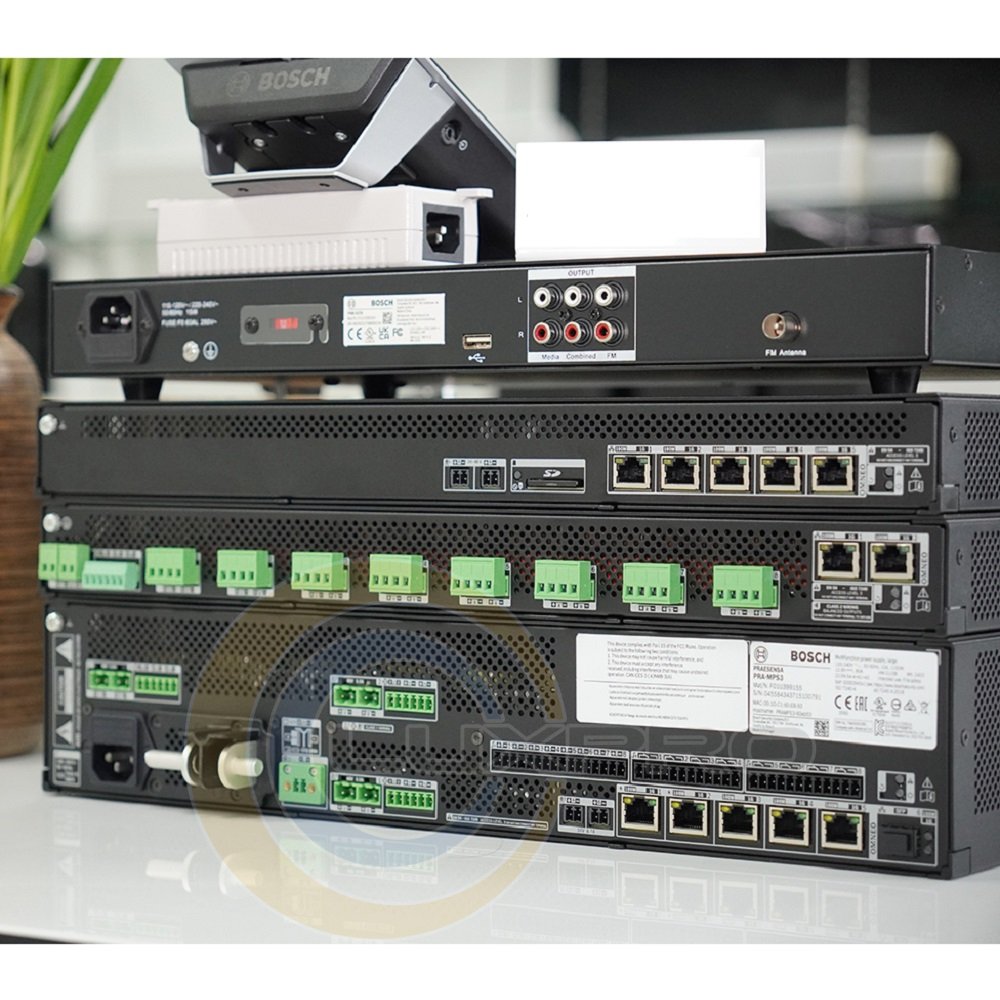

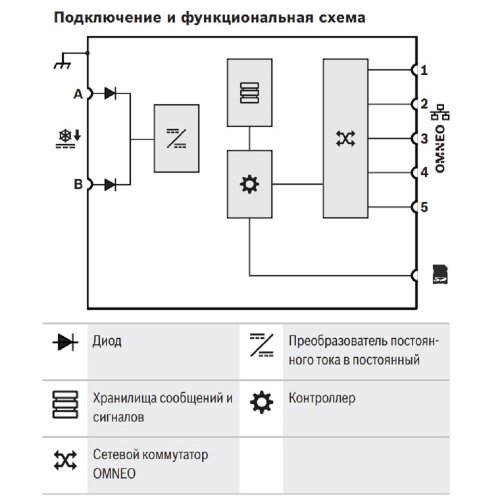

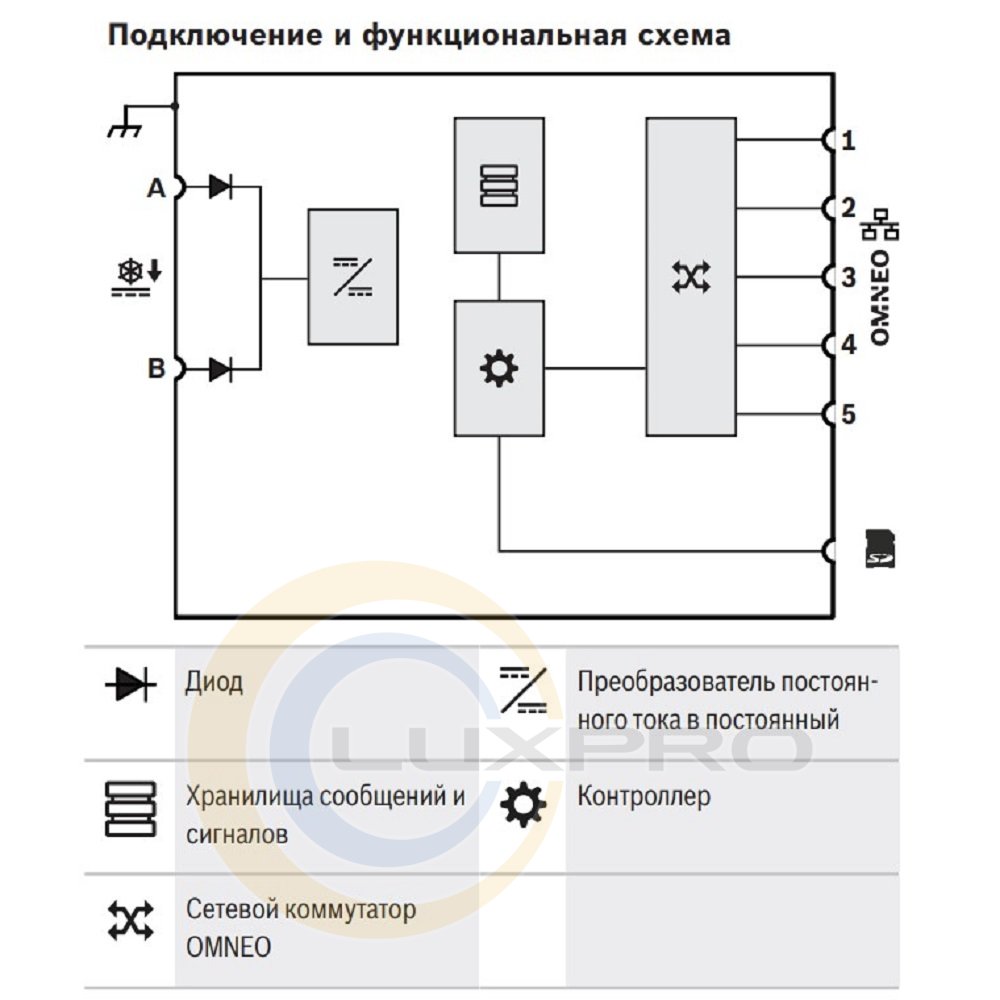

• Пять портов сетевого подключения OMNEO с поддержкой RSTP.

• Двойные входы пост. тока с защитой от включения в обратной полярности.

Архитектурные и инженерные характеристики

Подключаемый к IP-сети системный контроллер предназначен исключительно для использования с системами PRAESENSA компании Bosch. Системный контроллер должен динамически назначать сетевые аудиоканалы для маршрутизации аудиосигналов между устройствами системы в нескольких подсетях. Контроллер должен поддерживать > 100 аудиоканалов высокого разрешения (24-битных, 48 кГц) для одновременного воспроизведения музыки и маршрутизации вызовов с шифрованием и проверкой подлинности для защиты от подслушивания и взлома. Он должен принимать аудиопотоки Dante и AES67. Должен быть доступен телефонный интерфейс SIP/VoIP. Системный контроллер должен обеспечивать интерфейс для управляющих данных и многоканального цифрового аудиосигнала через OMNEO с помощью встроенного коммутатора Ethernet с 5 портами для резервных сетевых подключений с поддержкой RSTP и сквозной коммутацией. Системный контроллер должен иметь двойные входы для источника питания и источники питания. Системный контроллер должен осуществлять управление всеми устройствами в системе для обеспечения настроенных системных функций. Он должен включать в себя контролируемое хранилище файлов сообщений и сигналов с сетевым воспроизведением до восьми потоков одновременно. Он должен хранить внутренний журнал неисправностей и вызовов. Системный контроллер должен обеспечивать безопасный открытый интерфейс по TCP/IP для удаленного управления и диагностики. Системный контроллер должен быть оснащен светодиодными индикаторами на передней панели для отображения состояния источников питания и наличия неисправностей в системе, а также предусматривать дополнительные функции мониторинга ПО и сообщения о неисправностях. Системный контроллер должен устанавливаться в стойку (1U). Должна обеспечиваться возможность подключения резервного контроллера системы с двойным запасом и автоматическим переключением при отказе. Системный контроллер должен быть сертифицирован по стандарту EN 54-16 / ISO 7240-16, помечен маркировкой CE и соответствовать требованиям директивы RoHS. Гарантия действует не менее трех лет. Если позволяет размер системы, необходимо выбрать системный контроллер Bosch PRA-SCS, если нет — Bosch PRA-SCL.

Характеристики:

• Маршрутизация (аудио, динамич.): каналы OMNEO - Без ограничений;
• Воспроизведение сигналов/сообщений (динамич.): каналы OMNEO - 8;
• Входы (аудио, статич.): каналы Dante или AES67 - 120;
• Число выходов (аудио, статич.): каналы Dante - 8;
• Количество событий: Ведение журнала (внутренняя память) - 6,000;
• Вызовы - 2,000;
• Неисправности - 2,000;
• Общие события - 2,000;
• Синхронизация часов в режиме реального времени - NTP;
• Точность с NTP < 1 с/год;
• Точность с NTP < 11 мин/год;
• Коррекция перехода на летнее время - Автоматически;
• Тип резервной батареи - Литиевая;
• Размер батареи - CR2032;
• Тональный сигнал/Хранение сообщений (мин) (моно, без сжатия, 48 кГц, 16 бит) - 90 min;
• SD Емкость карты памяти (ГБ) - 32 GB;
• Подключенные к сети устройства (одна подсеть) - 250;
• Количество зон выходов - 500;
• Настройка Веб-сервер/браузер - Передача мощности;
• Рабочее напряжение (В пост. тока) диапазон - 24–48 В перем. тока;
• Рабочее напряжение (В пост. тока) допустимое отклонение - 20 VDC – 60 VDC;
• Потребляемая мощность (Вт) режим работы - 3.90 W;
• Потребляемая мощность (Вт) на активный порт - 0,4 Вт;
• Прогон неисправности (перезагрузка устройства самоконтроля) - Все процессоры;
• Время сообщения о неисправности (с) - < 100 с;
• Время сообщения об ошибке целостности данных с учетом объекта (ч) - < 1 ч;
• Защита - Сторожевая система; RSTP;
• Протоколы / стандарты - TCP/IP; OMNEO; Dante; AES70; AES67;
• Тип - Ethernet 100BASE-TX; 1000BASE-T;
• Задержка (мс) - 10 ms;
• Шифрование - TLS;
• Шифрование аудиоданных - AES 128;
• Число портов - Ethernet 5;
• Средняя наработка на отказ (MTBF) (h) (экстраполяция от рассчитанного MTBF PRA-AD608) - 1,000,000 h;
• Рабочая температура (°C) -  -5 °C – 50 °C;
• Рабочая температура (°F) -  23 °F – 122 °F;
• Температура хранения (°C) -  -30 °C – 70 °C;
• Температура хранения (°F) -  -22 °F – 158 °F;
• Относительная влажность при работе (без конденсации) (%) - 5% – 95%;
• Атмосферное давление (гПа) - 560 hPa – 1,070 hPa;
• Установка на высоте над уровнем моря (м) - -500 m – 5,000 m;
• Установка на высоте над уровнем моря (футов) - -1,640 ft – 16,404 ft;
• Рабочая вибрация - Амплитуда (мм) < 0.70 mm, Ускорение (G) < 2 G;
• Ударная нагрузка (транспортировка) (G) -  < 10 G (IEC 60068-2-27);
• Размеры (В × Ш × Г) (мм) -  44 mm x 483 mm x 400 mm;
• Размеры (В × Ш × Г) (дюйм) -  1.75 in x 19 in x 15.7 in;
• Единица высоты стойки (U) - 1 U, 19 дюймов;
• Степень защиты (IP) -  IP30;
• Материал - Сталь; Zamac;
• Цвет (RAL) - RAL 9017 темно-черный;
• Вес (кг) - 5.80 kg;
• Вес (фунтов) - 12.80 lb.
