Система обеспечивает двунаправленную передачу (сквозную) сигналов ИК и RS232 для облегчения управления удаленными устройствами. С помощью практичного DIP-переключателя на передней панели устройства режим RS232 можно легко переключать между режимами «Управление» и «Обновление». Благодаря двунаправленной поддержке PoC только одно из двух устройств (передатчик или приемник) требует питания. Комплект также поддерживает CEC и имеет прочный стальной корпус с монтажными кронштейнами, что делает его идеальным для профессиональной установки.

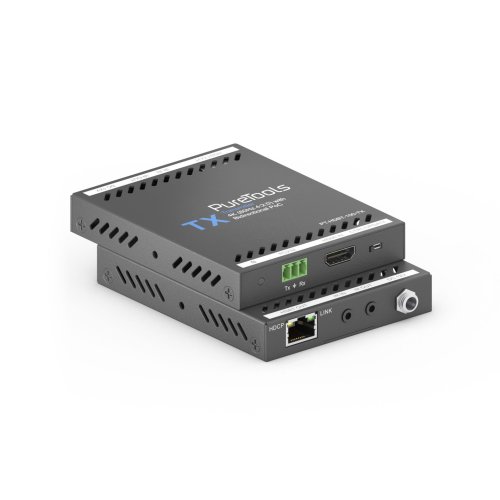

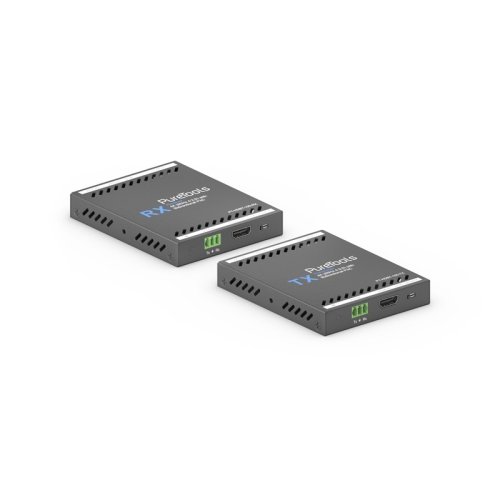

Комплект удлинителя PT-HDBT-100 4K HDMI через HDBaseT состоит из передатчика (Tx) и приемника (Rx) и передает входящие сигналы HDMI через HDBaseT. Для этого оба устройства оснащены обычным Cat. Кабели (Cat.5e/Cat.6a) подключаются на расстоянии до 40 метров для разрешений 4K с макс. 60 Гц при субдискретизации цвета 4:2:0 или до 70 метров для разрешений FullHD/1080p.

Система поддерживает двунаправленное питание PoC (Power over Cat). Это означает, что только одно из двух устройств необходимо запитать от входящего в комплект источника питания, чтобы другое устройство также получало питание через соединение HDBaseT Cat. Это экономит электропитание и обеспечивает порядок благодаря меньшему количеству кабелей в одном из двух мест.

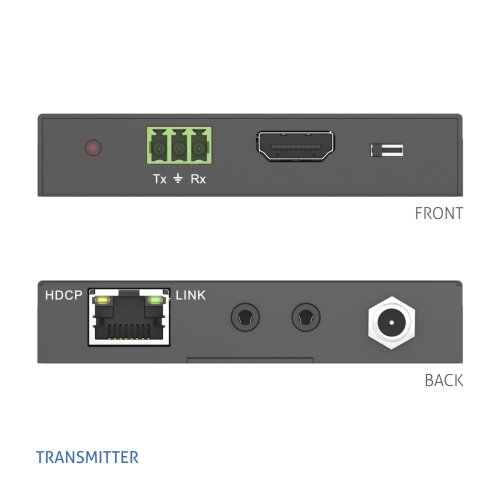

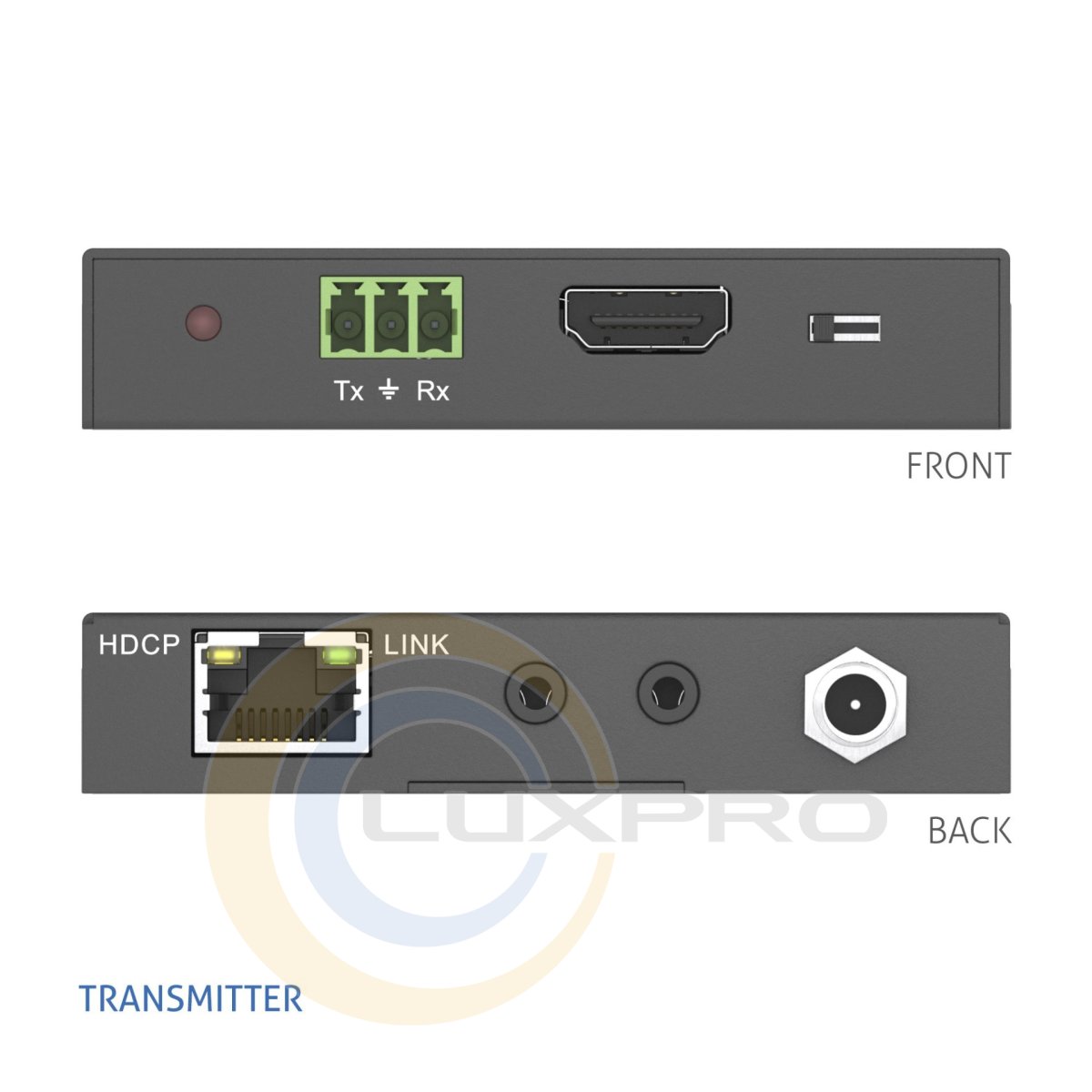

Двунаправленная пересылка (сквозная передача) сигналов IR и RS232 позволяет управлять подключенными устройствами из местоположения друг друга. Просто подключите устройство управления RS232 (например, ПК) или ИК-излучатель/приемник (не входит в комплект) к передатчику или приемнику и пересылайте сигнал в удаленное место через соединение HDBaseT Cat. Оба устройства имеют как ИК-вход, так и ИК-выход, каждое с двумя разъемами 3,5 мм. Это означает, что подключенным телевизионным устройством можно управлять со стороны устройства-источника, и в то же время устройством-источником можно управлять со стороны телевизионного устройства. Система также поддерживает данные управления CEC через HDMI, которые также передаются с использованием HDBaseT.

Практичный DIP-переключатель на передней панели обоих устройств позволяет переключать порт RS232 между функциями «Управление» и «Обновление». В положении «Управление» соединение RS232 традиционно может использоваться для пересылки сигналов RS232. В положении «Обновление» встроенный набор микросхем Valens можно запрограммировать через ПК. Подключение питания 12 В обоих устройств можно заблокировать с помощью завинчивающейся крышки.

Характеристики:

• Передача HDMI через HDBaseT на расстояние до 40 м (4K), 70 м (1080p);
• Поддерживает скорость 10,2 Гбит/с для разрешений до 4K UltraHD 30 Гц;
• Двунаправленный PoC, сквозной порт для ИК и RS232;
• DIP-переключатель для режима RS232, поддержка CEC;
• Прочный корпус с монтажными кронштейнами, резьбовое подключение к сети.
