Де-эмбеддер PT-C-HDAEDE

Де-эмбеддер PT-C-HDAEDE

В то же время аналоговый аудиосигнал (линейный/микрофонный/микрофонный с фантомным питанием 48 В) можно внедрить и микшировать со звуком HDMI или полностью заменить его. Сигналы ARC также передаются в обратном направлении через HDMI. Встроенный преобразователь масштаба уменьшает разрешение 4K до FullHD/1080p, что делает систему совместимой со старыми устройствами отображения.

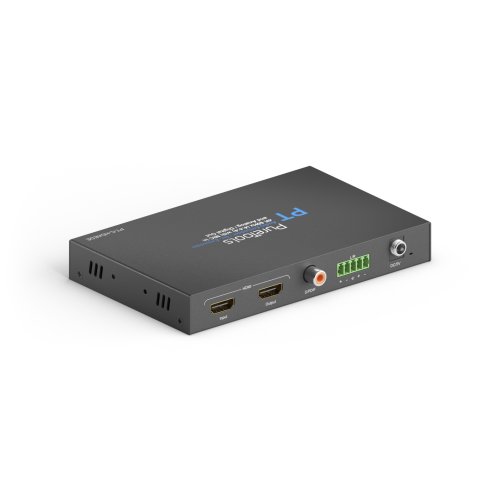

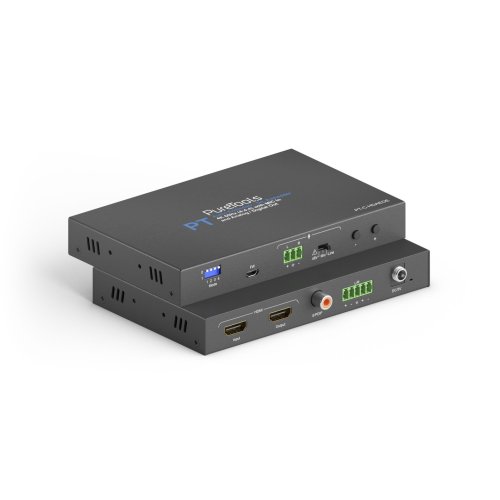

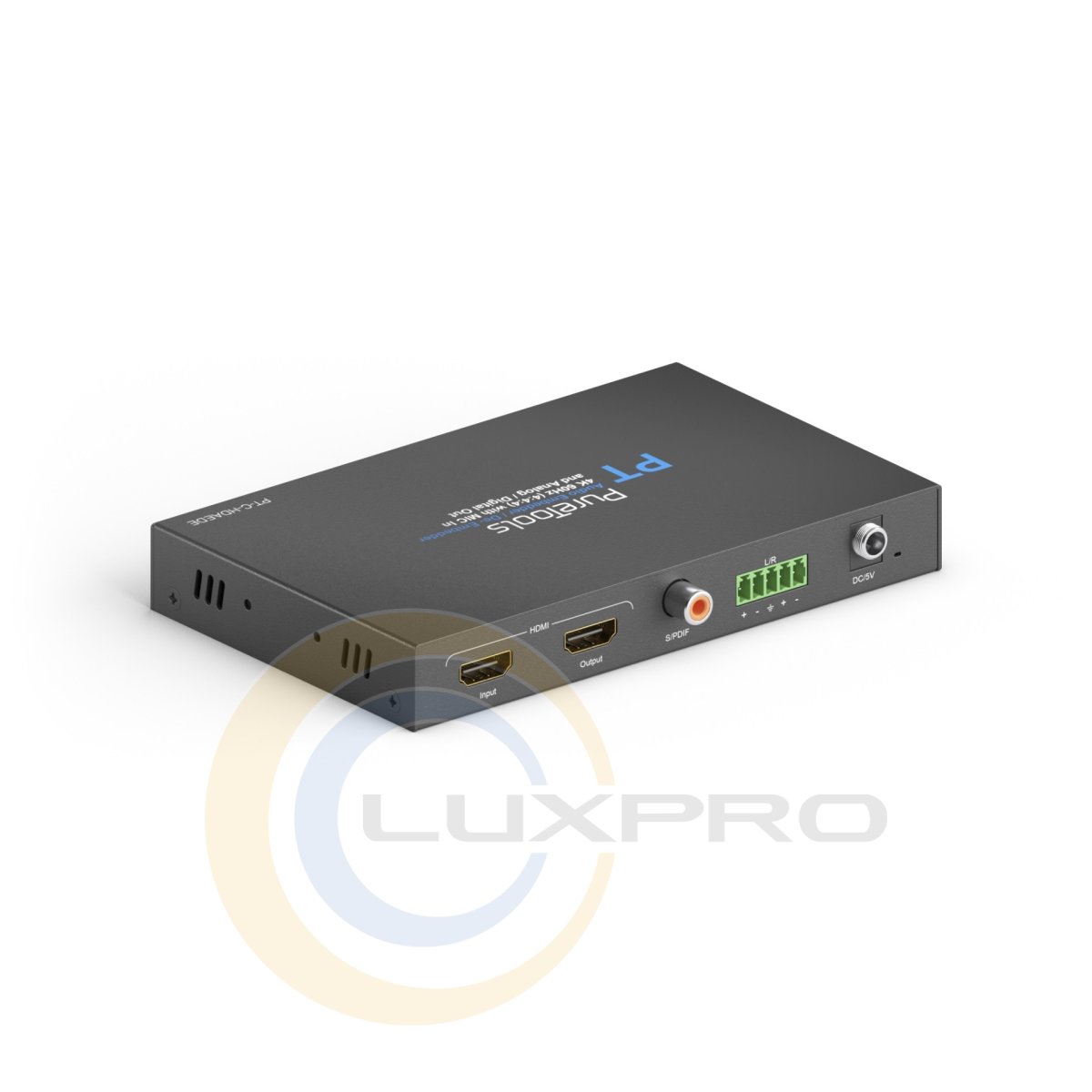

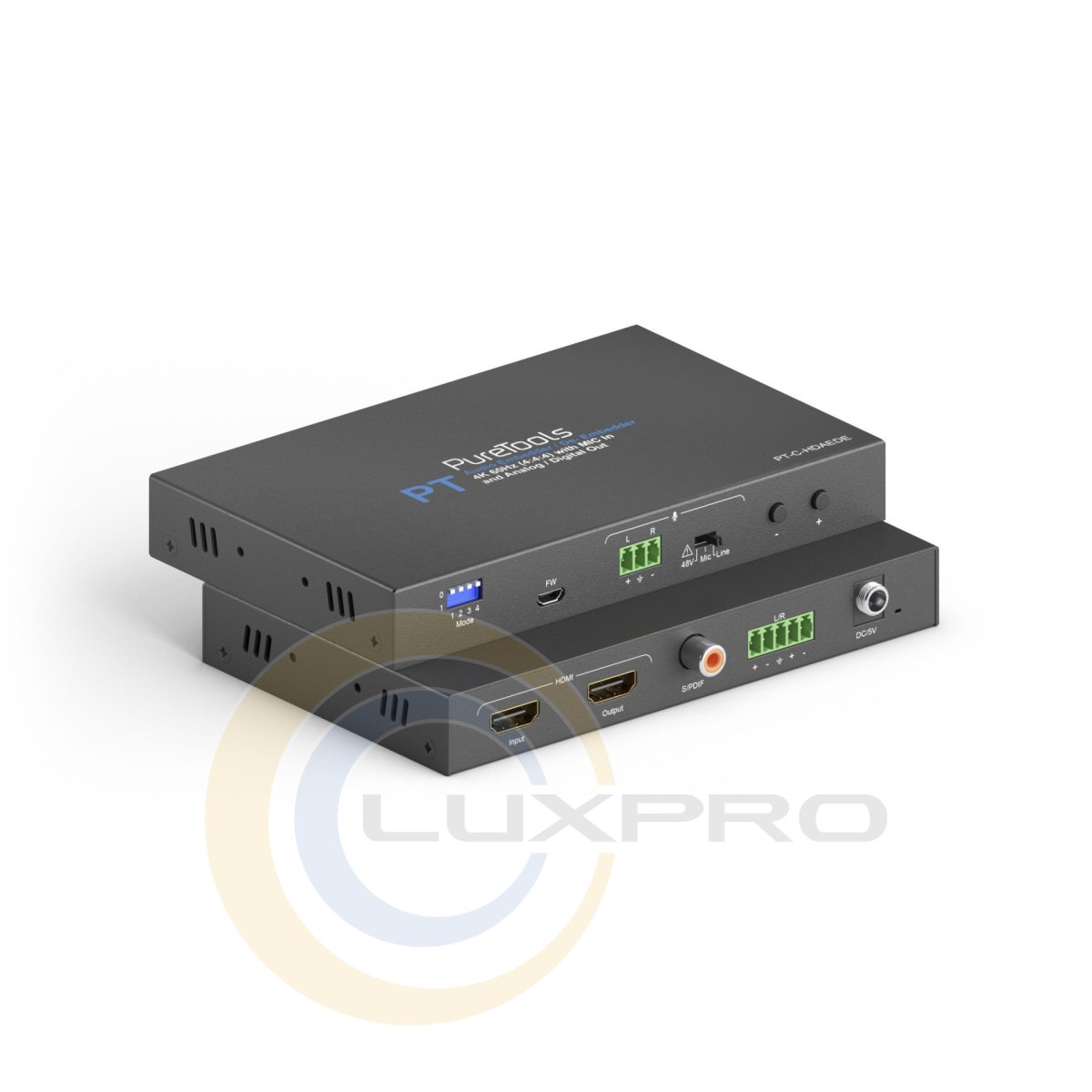

Устройство для деэмбедирования и эмбедирования звука HDMI PT-C-HDAEDE 4K 18 Гбит/с позволяет выполнять сложные манипуляции со звуком и, таким образом, открывает совершенно новые концепции установки. Он оснащен входом HDMI и выходом HDMI, включая поддержку HDMI ARC, а также разъемами для цифрового (коаксиальный S/PDIF, макс. 96 кГц / 16 Мбит/с) или аналогового (сбалансированный, 5-контактный Phoenix) вывода звука и аналогового подключения ( 3-контактный Phoenix) для отдельной интеграции аудио. Порты HDMI поддерживают полную полосу пропускания HDMI v2.0 до 18 Гбит/с для разрешений до 4K@60 (4:4:4). Поддерживаются все стандарты спецификации HDMI v2.0, такие как: B. HDR, DeepColor 12 бит и HDCP 2.2, а также цифровые аудиоформаты до LPCM 7,1/24 бит/96 кГц, Dolby Atmos и DTS-X.

Благодаря возможности свободно комбинировать различные входные и выходные аудиосигналы, PT-C-HDAEDE можно легко использовать в качестве устройства для извлечения или внедрения звука, но он также может работать как блок закадрового голоса, микрофонный предусилитель или аудиомикшер в более сложных ситуациях. .

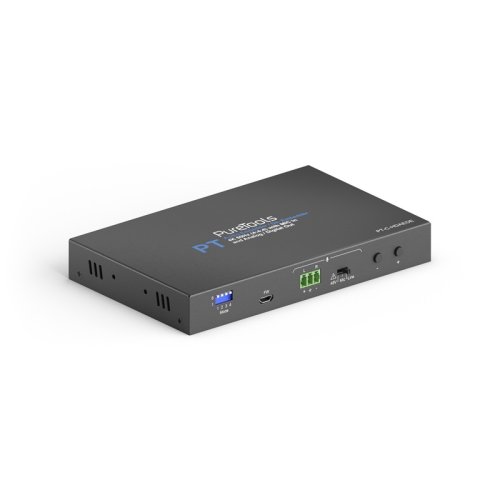

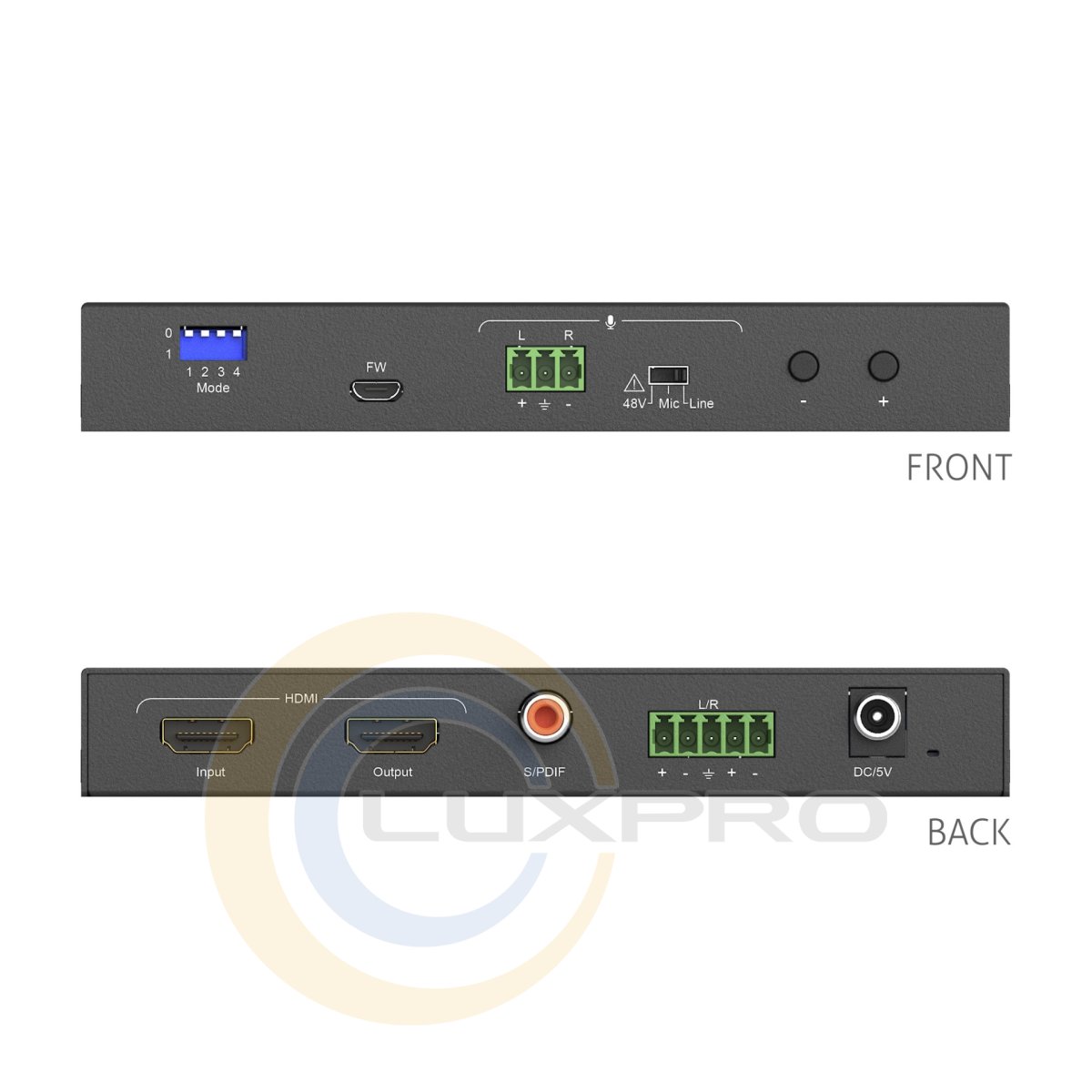

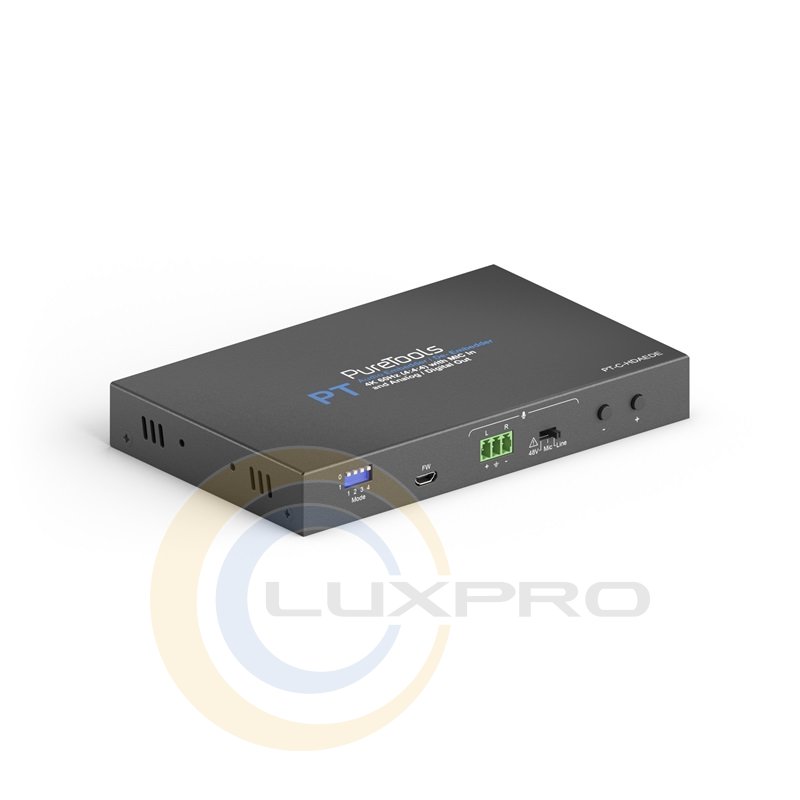

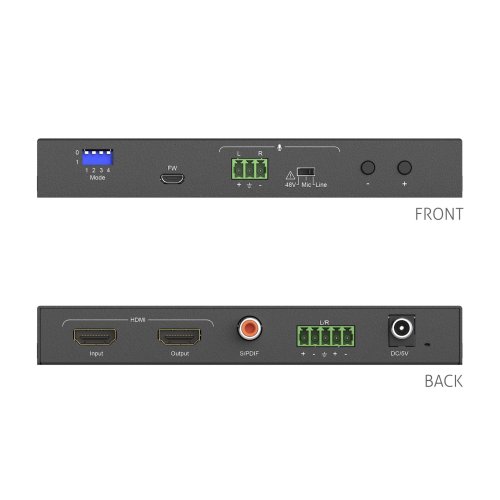

Четыре DIP-переключателя на передней панели устройства управляют всеми режимами микширования PT-C-HDAEDE. Всего 16 комбинаций переключателей позволяют установить практически любую мыслимую конфигурацию выходного формата. Четыре DIP-переключателя управляют следующими настройками в следующем порядке: 1. Включение/выключение аналогового аудиовхода, 2. Включение/отключение входного аудиосигнала HDMI, 3. Конфигурация аудиовыхода HDMI, 4. Конфигурация аудиовыхода S/PDIF. Точное описание поведения включено в подробную инструкцию.

Также на передней панели находится тумблер с тремя возможными положениями, определяющий формат аналогового аудиовхода. Вы можете выбрать формат «Линия», «Микрофон» или «Микрофон 48 В». Последняя настройка подходит для интеграции (конденсаторного) микрофона с фантомным питанием 48 В. Вход и выход HDMI поддерживают повторную передачу аудиосигнала через ARC. Встроенный понижающий преобразователь HDMI может понижать разрешение входящего сигнала 4K до FullHD/1080p, что делает PT-C-HDAEDE совместимым как с современными, так и со старыми устройствами отображения.
