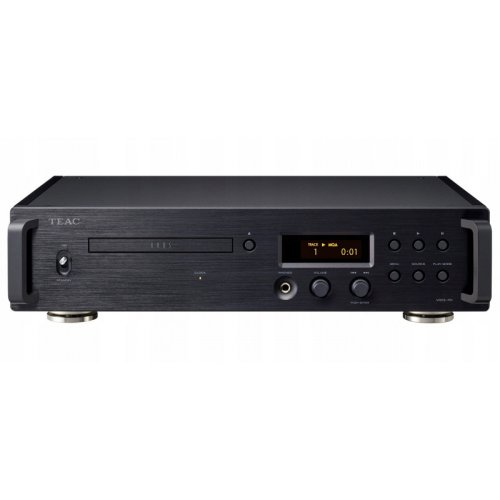

Проигрыватель VRDS-701-B

Проигрыватель VRDS-701-B

Это оригинальный механизм  привода CD-дисков TEAC сокращает нежелательные вибрации с помощью жесткого прижима CD к алюминиевому опорному диску такого же диаметра, чтобы максимизировать момент инерции и стабилизировать вращение. Снижается также ток в системе сервопривода, корректирующей искажения, возникающие из-за неидеальности формы диска, улучшается точность оптической оси головки считывания данных с поверхности диска с питами. Это позволяет снизить число ошибок при чтении диска и добиться выдающегося качества аудио.

Для моста, поддерживающего привод, были тщательно подобраны легкие материалы, которые являются очень жесткими и не передают вибрации. За счет контроля вибраций, способствующего их быстрому затуханию, удалось добиться широкого и динамичного звучания. Мост с тороидальной структурой, изготовленный из композитного материала, закреплен только с одной стороны, и поэтому распространение вибраций от CD механизма на противоположную сторону подавляется, поэтому нежелательные вибрации сводятся к минимуму.

Весь CD механизм смонтирован на суб-шасси с помощью полуплавающего соединения. За счет контроля передачи вибраций между CD механизмом и шасси, влияние сопутствующих  вибраций устраняется и достигается естественное звучание во всем частотном диапазоне. Благодаря изоляции электродвигателя от главного шасси, подавляются также и его вибрации. Одновременно CD механизм изолируется и от внешних вибраций. За счет этого повышается точность считывания данных.

Вместо обычной микросхемы ЦАП в секции цифро-аналогового преобразования, которая определяет качество аудио, в VRDS-701 установлен фирменный дельта-сигма ЦАП на дискретных элементах, реализующий уникальные алгоритмы на базе FPGA микросхемы (программируемой на объекте вентильной матрицы) . DSD сигналы остаются в исходном виде, а PCM-кодированные преобразуются в 1-битовый поток с использованием дельта-сигма модулятора и выдаются на выход как высококачественные аналоговые сигналы.

Благодаря конструкции на дискретных элементах удается обеспечить широкое и идеально прозрачное звуковое поле. В результате мы получаем такое качество звука, к которому всегда стремимся. Благодаря дельта-сигма ЦАП TEAC на дискретных элементах, стало возможным воспроизведение 22.5МГц DSD и 384кГц/32-бит PCM данных.

За счет использования независимых тороидальных трансформаторов для левого и правого каналов создана удобная структура типа двойное моно от источника питания через секцию ЦАП и до аналоговых выходных каскадов.

Двойная моно структура имеет два набора схем, которые обеспечивают полные моно тракты для каждого канала. Это предотвращает интерференцию между левым и правым сигналами и обеспечивает богатую музыкальную выразительность, которая подчеркивает восприятие звукового пространства и трехмерность звучания.

Характеристики:

• тип: CD проигрыватель;
• медиа-носители: Audio CD, CD (CD-R/CD-RW * CD-DA) (8-см CD не поддерживаются);

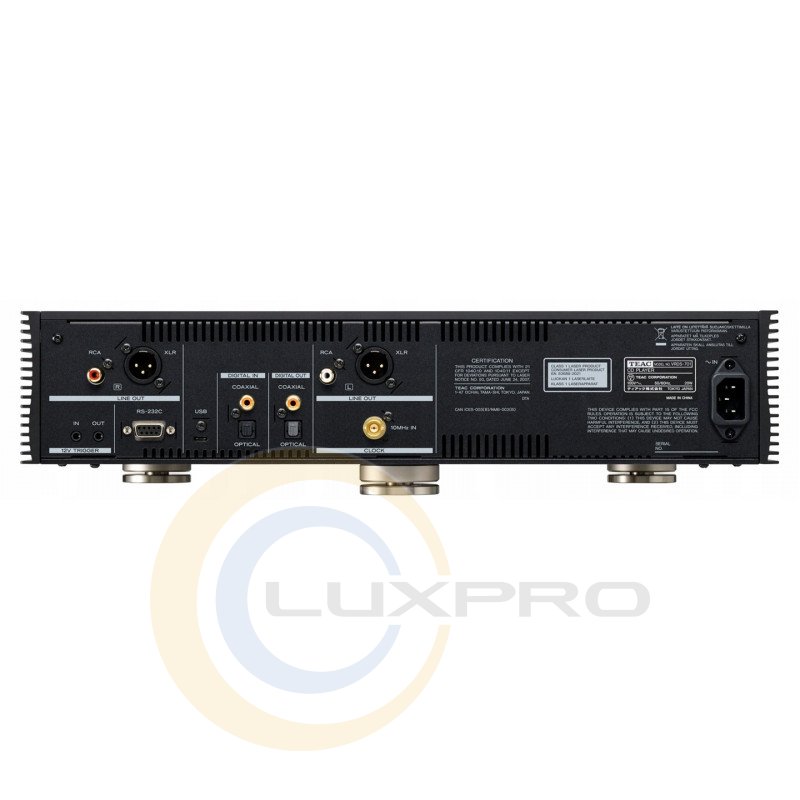

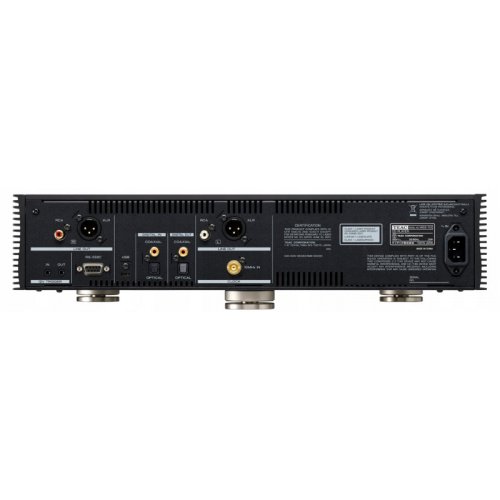

• аналоговый выход: LINE;
• разъемыXLR x1: (L/R), RCA x1 пара (L/R);
• импеданс: XLR:220 Ом, RCA：180 Ом;
• макс. вых. уровень: FIXED 0дБ, XLR/RCA: 2.0В rms (1кГц, полный диапазон, 10 кОм нагрузка) FIXED +6дБ, XLR/RCA: 4.0В rms, VARIABLE, XLR: 12В rms, RCA: 6В rms;
• диапазон частот: 5Гц - 80кГц (+1дБ/ −6дБ);
• отношение сигнал/шум: 105дБ (A-взвеш., 1кГц);
• искажения THD: 0.002% (1кГц, LPF: 20 - 20кГц);
• входной сигнал: DSD 11.2МГц, выход: RCA, DSD LPF: FIR1;
• разъем: 1/4” (6.3-мм) стерео x1;
• макс. вых. мощность: 500 мВт+500 мВт (на 32 Ом);
• USB: 1 (Type-C, USB2.0 или новее);
• типы входных сигналов: Linear PCM, 44.1/48/88.2/96/176.4 /192/352.8/384кГц, 16 бит, 24 бит, 32 бит, DSD.2.8/5.6/11.2/22.5МГц;
• коаксиальный: RCA x1, Входной уровень: 0.5В p-p, Входной импеданс: 75 Ом;
• типы входных сигналов: Linear PCM, 32/44.1/48/88.2/96/176.4/192кГц, 16 бит/24 бит DSD2.8МГц;
• оптический: TOS (JEITA RC5720C) x1, Входной уровень: -24.0 to -14.5дБm peak;
• типы входных сигналов: Linear PCM, 32/44.1/48/88.2/96/176.4/192кГц, 16бит/24 бит, DSD2.8МГц;
• вход внешней синхронизации: BNC x1;
• входная частота: 10МГц;
• входной импеданс: 50 Ом;
• входной уровеньпрямоугольная волна: эквивалент TTL уровню;
• синусоидальная волна: 0.5 - 1.0В rms;
• коаксиальный: RCA x1, Выходной уровень: 0.5В p-p, Выходной импеданс: 75 Ом;
• оптический: TOS (JEITA RC5720C) x1;
• триггерный вход: (12В TRIGGER IN), 3.5mm Mono mini jack x1, 12В, 1мА;
• триггерный выход: (12В TRIGGER OUT), 3.5mm Mono mini jack x1, 12В, Макс. ток: 100мА;
• питаниеAC 120В, 60Гц, AC: 220-240В, 50/60Гц;
• потребление: 40 Вт, в Standby: 0.4 Вт;
• размеры: 444 x 111.3 x 333.6 мм (с выступами);
• вес: 11.8 кг;
• цвет: черный/Black.
