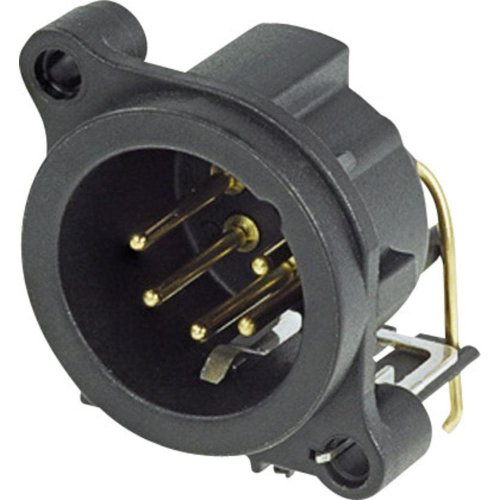

Панельный разъем NC5MAH

5-контактный панельный разъем XLR NC5MAH

Предназначенный для горизонтального монтажа на печатные платы и панели. Разъем отличается высокой компактностью и занимает минимум места на монтируемой плате за счет не большего центра и краев, всего 23 мм. Новые контакты с золотым напылением и полированными площадками.

Особенности:

• прочная фиксация;
• самые компактные гнезда XLR, высокая плотность установки/монтажа;
• пластиковый корпус;
• полированные контактные площадки и золотое покрытие;
• раздельное заземление контакта подсоединяющегося к панели корпуса для лучшего экранирования;
• выполненная по всем требованиям эффективности защиты от электромагнитных помех заземляющий элемент шасси с корпусом;
• запирающий механизм обеспечивает электрическую защиту от замыканий контактов и прочную фиксацию в гнезде;
• термостойкий корпус класса UL94V-0.

Характеристики:

• производитель - Neutrik;
• модель - NC5MAH;
•  тип - XLR, "папа";
• количество контактов - 5;
• тип корпуса - A;
• емкость между соседними контактами - 7 пФ;
• контактное сопротивление - ≤5 МОм;
• электрическая прочность - 1,5 кВ постоянного тока;
• сопротивление изоляции - >10 ГОм (начальное);
• номинальный ток на контакт - 3 А;
• номинальное напряжение - 50 В;
• усилие при установке - >20 Н;
• удерживающее усилие - >20 Н;
• срок службы - более 1000 циклов подключения;
• установка - горизонтальная;
• направление крепления - сзади;
• материал контактов - латунь;
• покрытие контактов - золото;
• внутренняя вставка - полиамид, усиленный стекловолокном (PA 6,6 30 % GR);
• фланец - пластик;
• класс защиты - IP 40;
• диапазон рабочих температур - -30 °C ... +80 °C.
•  цвет - черный.
