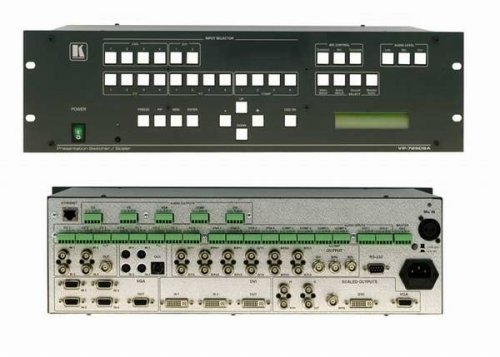

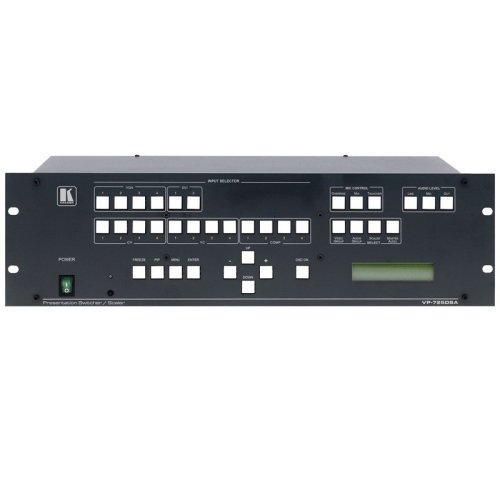

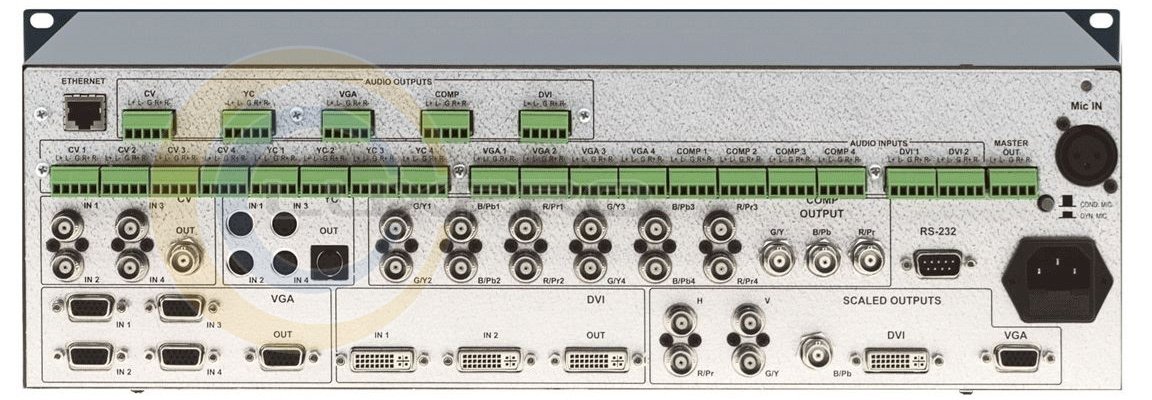

Масштабатор VP-725DSA

На устройстве VP-725DS имеются 5 видеогрупп входов — композитного видео, s-Video, компонентого видео (RGB или YPbPr), DVI-D и VGA — каждая группа имеет по 4 входа (кроме группы DVI, имеющей 2 входа). Кроме выдачи на выход отмасштабированного входного сигнала (одного из 18 входных) устройство работает также как коммутатор 4 х 1 для каждой из видеогрупп (2 х 1 для DVI). Выходы видеогрупп можно использовать как контрольные (обратите внимание, что при переключении на этих выходах отсуствие подрывов не обеспечивается). На основном (отмасштабированном) выходе отсутствие подрывов при переключении источников обеспечивается режимом «перехода через затемнение», при этом выходной сигнал не прерывается.

Для коррекции картинки на выходе масштабатора используется блок ProcAmp; может использоваться режим «стоп-кадр»; можно выбрать используемое цветовое пространство (RGB или YPbPr). Устройство также выполняет преобразование 3:2 и 2:2, а также геометрии картинки (16:9, 4:3). Функция наложения текста позволяет легко вводить субтитры, тексты для караоке, заголовки и т.д. Кроме того, функция «картинка-в-картинке» позволяет показать любой источник видеосигнала на фоне компьютерного или наоборот. Вставляемое изображение может быть любого размера и размещено на любом месте экрана либо выведено в режиме «бок-о-бок», с разделением экрана пополам. Прибор имеет функцию вывода субтитров (статических или в режиме бугущей строки).

Вариант устройства VP-725DS рабтает только с видеосигналами, а вариант дополнительно имеет полный набор аудиосигналов. У имеется стереофонический балансный аудиовход для каждого их 18 видеовходов, а также выходы для выходов групп. Кроме того, имеется независимый общий выход Master Audio. Коммутацию аудиовходов можно производить независимо от видеовходов либо в режиме «звук следует за видео». Пользователь может регулировать громкость на каждом входе и выходе, а общий выход Master Audio оборудован полным набором настроек ProcAmp, включая регуляторы низких и высоких частот. Кроме того, пользователь может использовать микрофонный вход, работающий в режиме микширования, переключения или наложения звука.
